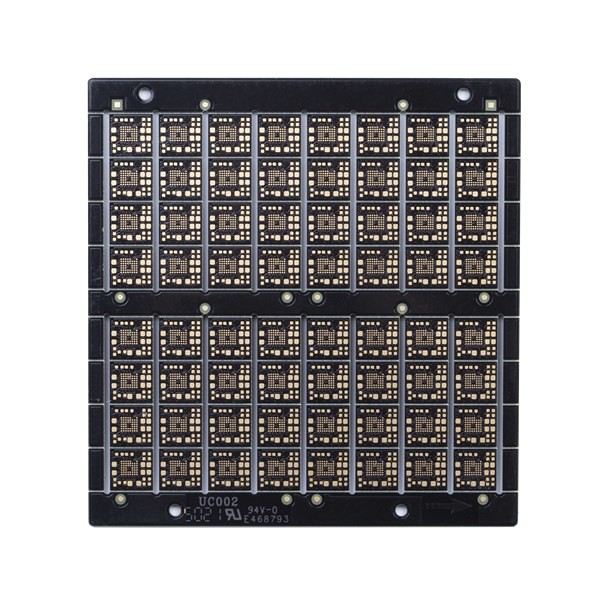

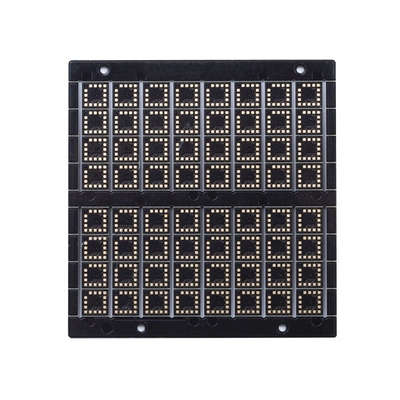

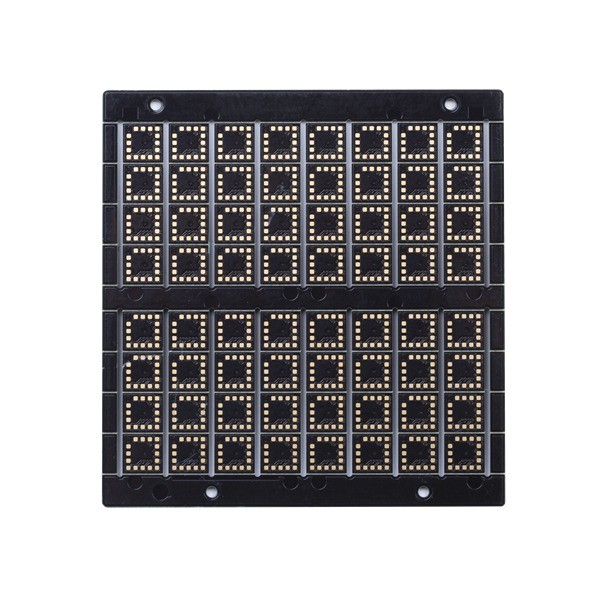

1oz 4 Layer PCB กระดาน ชุดประกอบ PCB อิเล็กทรอนิกส์ความหนาแน่นสูงเชื่อมต่อ 1.0mm

1oz 4 Layer PCB Board ชุดประกอบ PCB อิเล็กทรอนิกส์ความหนาแน่นสูงเชื่อมต่อ 1.0mm

บอร์ด HDI PCB บอร์ด PCB 4 ชั้นประกอบ PCB อิเล็กทรอนิกส์ความหนาแน่นสูงเชื่อมต่อแผงวงจรพิมพ์

บอร์ด HDI 4L 1+N+1

แผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งเรียกอีกอย่างว่าบอร์ด HDI มีลักษณะเป็นเส้นที่ละเอียดกว่า พื้นที่ที่ใกล้กว่า และสายไฟที่หนาแน่นกว่า

บอร์ด HDI มีความหนาแน่นของวงจรที่สูงกว่า การออกแบบไม่เพียงแต่สามารถเจาะทะลุผ่านรูและแผ่นดักจับที่เล็กลงเท่านั้น แต่ยังรวมถึงความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้นด้วยมีการใช้กันอย่างแพร่หลายเพื่อลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์

ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB

ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศHSX เป็นเจ้าของทีมที่มีการศึกษาสูงและมีประสบการณ์และอุปกรณ์การผลิตขั้นสูง

ขนาดแผงของความสามารถของโรงงาน HSX คือสูงสุด 740x500 มม. แต่เมื่อขนาดแผงใหญ่กว่า 600 มม. จะต้องตรวจสอบก่อนและขนาดแผงขั้นต่ำที่เราสามารถเข้าถึงได้คือ 5*5 มม.

ความหนาของ PCB ที่เราสามารถเข้าถึงได้คือตั้งแต่ 0.2 มม. ถึง 4.0 มม. เมื่อความหนาของบอร์ดต่ำกว่า 0.2 มม. หรือสูงกว่า 4 มม. บอร์ดจะต้องได้รับการประเมินในตอนแรก(ปล.เมื่อความหนาของบอร์ดเท่ากับหรือน้อยกว่า 0.6 มม. จะไม่ใช้กับพื้นผิว HASL สำเร็จรูป)

ความหนาของทองแดงฐานชั้นในและชั้นนอกมีขนาดเล็กที่สุด 0.3/0.5 ออนซ์ และสูงสุด 3 ออนซ์

0.15 มม. คือความสามารถขนาดรูต่ำสุดของโรงงาน เมื่อขนาดรูเล็กกว่า 0.15 มม. บอร์ดจะต้องได้รับการตรวจสอบในตอนแรก

สีของตัวต้านทานบัดกรีประกอบด้วยสีเขียว สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และตามที่ลูกค้าระบุ

สีของขามี สีขาว สีดำ และตามที่ลูกค้ากำหนด
