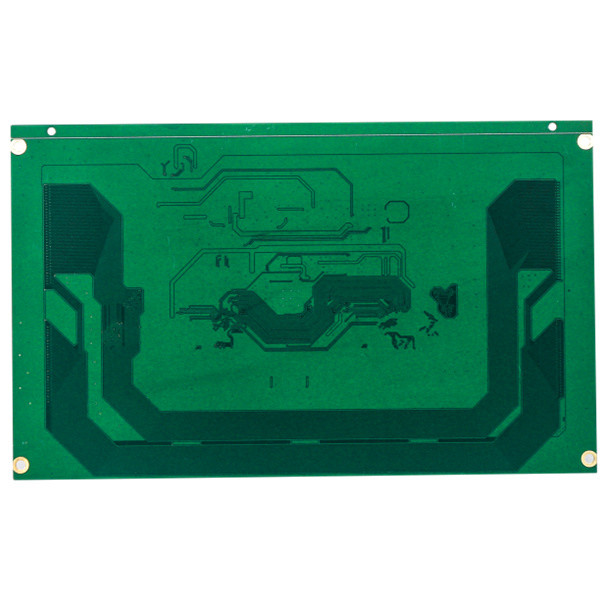

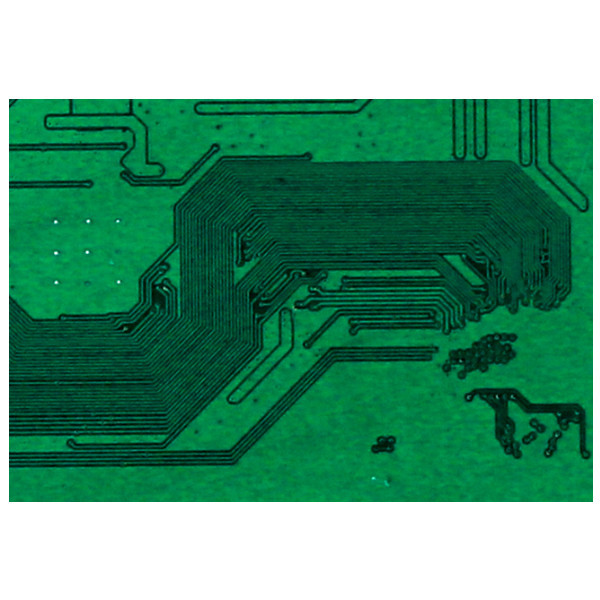

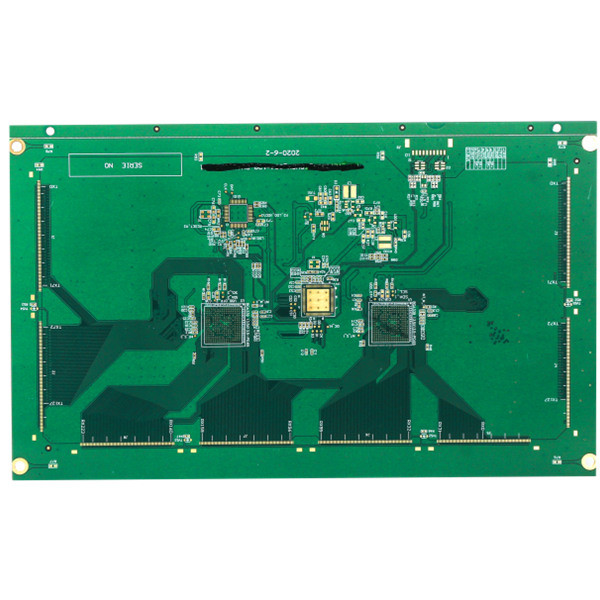

บอร์ด HDI PCB 12 ชั้น 2.0 มม. แผงวงจรพิมพ์หลายชั้น 1oz
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Huashengxin |
| ได้รับการรับรอง | UL , ISO9001 |
| หมายเลขรุ่น | 12L 1+N+1 แผงวงจรพิมพ์แบบเชื่อมต่อความหนาแน่นสูง |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| รายละเอียดการบรรจุ | เครื่องดูดฝุ่น |
| เวลาการส่งมอบ | เร็วที่สุด 24 ชั่วโมงสำหรับต้นแบบ 2L และ 4L 3 วันสำหรับการผลิตบอร์ด HDI |
| เงื่อนไขการชำระเงิน | ที/ที |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | 12L 1+N+1 แผงวงจรพิมพ์แบบเชื่อมต่อความหนาแน่นสูง | Marterial | FR-4, S1000-2M |
|---|---|---|---|
| เลเยอร์บอร์ด | 12L | ความหนาของบอร์ด | 2.0MM |
| ด้านนอกน้ำหนักทองแดงสำเร็จรูป | 1oz | น้ำหนักทองแดงภายใน ด้านใน | เบส 1 ออนซ์ |
| หน้ากากประสาน | หน้ากากประสานสีเขียว | ขนาดรูที่เล็กที่สุด | 0.1mm |
| คำขอพิเศษ | รูพรุนตาบอด, การควบคุมอิมพีแดนซ์ | แอปพลิเคชัน | ผลิตภัณฑ์รถยนต์ |
| แสงสูง | 2.0mm 1oz HDI PCB กระดาน,1oz HDI PCB กระดาน,1oz แผงวงจรพิมพ์หลายชั้น |
||
รายละเอียดสินค้า
HDI PCB กระดาน บริการผลิต PCB การประกอบ PCB อัตโนมัติ 10 ชั้น PCB ประกอบแผงวงจรปริมาณต่ำ

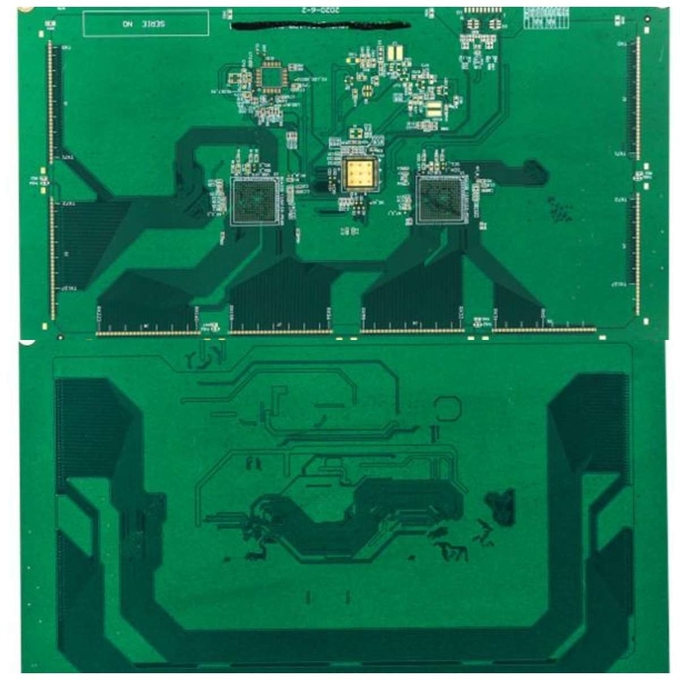

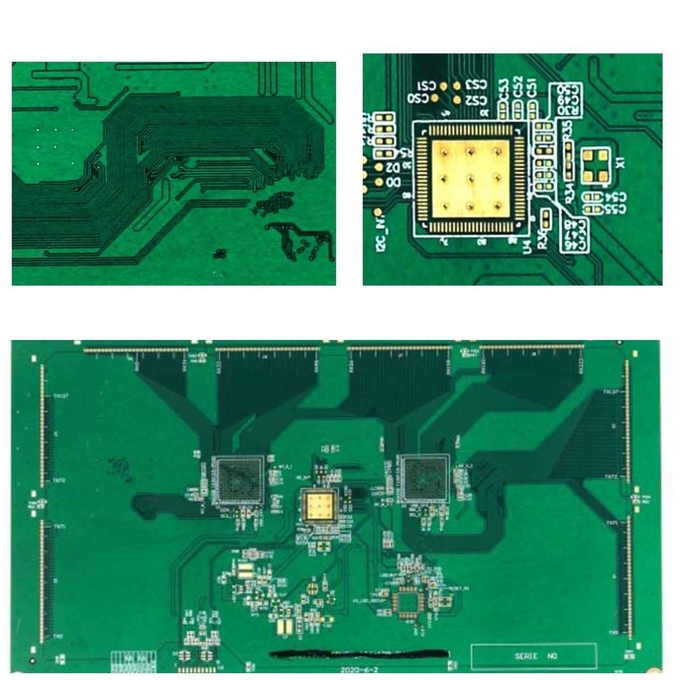

12L 1+N+1 แผงวงจรพิมพ์แบบเชื่อมต่อความหนาแน่นสูง
HDI PCB เป็นตัวย่อของแผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งมีเส้นลวดที่ละเอียดกว่า ช่องว่างที่ใกล้กว่า และสายไฟที่หนาแน่นกว่า
สำหรับบอร์ด HDI นั้นมีความหนาแน่นของวงจรที่สูงกว่าแผงวงจรแบบเดิม การออกแบบนั้นอาจมีรูทะลุและแผ่นดักจับที่เล็กกว่า และความหนาแน่นของแผ่นเชื่อมต่อที่สูงกว่าด้วยมีการใช้กันอย่างแพร่หลายเพื่อลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์
ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB
ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศHSX เป็นเจ้าของทีมที่มีการศึกษาสูงและมีประสบการณ์และอุปกรณ์การผลิตขั้นสูง
ขนาดแผงของความสามารถของโรงงาน HSX คือสูงสุด 740x500 มม. แต่เมื่อขนาดแผงใหญ่กว่า 600 มม. จะต้องตรวจสอบก่อนและขนาดแผงขั้นต่ำที่เราสามารถเข้าถึงได้คือ 5*5 มม.
ความหนาของ PCB ที่เราสามารถเข้าถึงได้คือตั้งแต่ 0.2 มม. ถึง 4.0 มม. เมื่อความหนาของบอร์ดต่ำกว่า 0.2 มม. หรือสูงกว่า 4 มม. บอร์ดจะต้องได้รับการประเมินในตอนแรก(ปล.เมื่อความหนาของบอร์ดเท่ากับหรือน้อยกว่า 0.6 มม. จะไม่ใช้กับพื้นผิว HASL สำเร็จรูป)
ความหนาของทองแดงฐานชั้นในและชั้นนอกมีขนาดเล็กที่สุด 0.3/0.5 ออนซ์ และสูงสุด 3 ออนซ์
0.15 มม. คือความสามารถขนาดรูต่ำสุดของโรงงาน เมื่อขนาดรูเล็กกว่า 0.15 มม. บอร์ดจะต้องได้รับการตรวจสอบในตอนแรก
สีของตัวต้านทานบัดกรีประกอบด้วยสีเขียว สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และตามที่ลูกค้าระบุ
สีของขามี สีขาว สีดำ และตามที่ลูกค้ากำหนด
| PCB Layer | 12L 1+N+1 | วัสดุ PCB | FR-4, S1000-2M |
| ความหนาของทองแดง | ฐานด้านใน 1 ออนซ์ ทองแดงสำเร็จรูป 1 ออนซ์ | ความหนาของ PCB | 2.0MM |
| นาที.ขนาดรู | 0.1mm | Min.PCB แทร็ก/ช่องว่าง: | 3mil |
| หน้ากากประสาน PCB | เขียว | PCB ซิลค์สกรีน | สีขาว |
| พื้นผิว PCB เสร็จแล้ว | แช่ทอง 2u | เค้าร่าง PCB | เร้าท์/V-CUT |
| แอปพลิเคชัน | FR-4, S1000-2M | ||
| ข้อกำหนดพิเศษ: | นาทีผ่านรูขนาด 0.15 มม./การควบคุมอิมพีแดนซ์ | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: โดยปกติคุณจะจัดส่ง PCB อย่างไร?
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ภาษีนำเข้าที่ยังไม่ได้ชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q7: ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
A: ไม่มีขั้นต่ำ ปริมาณจะมีผลกับราคาเท่านั้นโปรดติดต่อเราสำหรับ RFQ
Q8: คุณสามารถให้บริการประกอบ PCB และจัดหาส่วนประกอบได้หรือไม่?
ตอบ: ได้ เรายังสามารถให้บริการจัดหาส่วนประกอบและบริการประกอบ PCB รวมถึงการสร้างกล่องหากต้องการ
Q9.วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
ตัวอย่าง:
| ประเภท PCB | 4L PCB หลายชั้น |
| พื้นผิวเสร็จแล้ว | LF-HASL |
| วัสดุฐาน | FR4, TG170 |
| ความหนาของทองแดง | ฐานด้านใน 1 ออนซ์ ทองแดงสำเร็จรูป 1 ออนซ์ |
| หน้ากากประสาน PCB | สีเขียวทั้งสองด้าน |
| PCB ซิลค์สกรีน | ขาวได้ทั้งสองข้าง |
| ข้อกำหนดพิเศษ | อุดรู/ขอบชุบเรซิ่น นิ้วทองหนา 30u" |
