2.0mm เขียว Solder Mask HDi Pcb Design 1.5oz 4 ชั้นแช่ Gold 3u
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | 4L 2+N+2 HDI PCB | Marterial | FR-4, S1000-2M |
|---|---|---|---|
| เลเยอร์บอร์ด | 4L | ความหนาของบอร์ด | 2.0MM |
| ด้านนอกน้ำหนักทองแดงสำเร็จรูป | 1.5oz | น้ำหนักทองแดงภายใน ด้านใน | 1oz |
| หน้ากากประสาน | หน้ากากประสานสีเขียว | ขนาดรูที่เล็กที่สุด | 0.1mm |
| แสงสูง | การออกแบบ HDi Pcb 1.5 ออนซ์ 2.0 มม. การออกแบบ HDi Pcb 1.5 ออนซ์ 1.5 ออนซ์เชื่อมต่อ pcb,2.0mm 1.5oz Hdi Pcb Design,1.5oz interconnect pcb |
||
รายละเอียดสินค้า

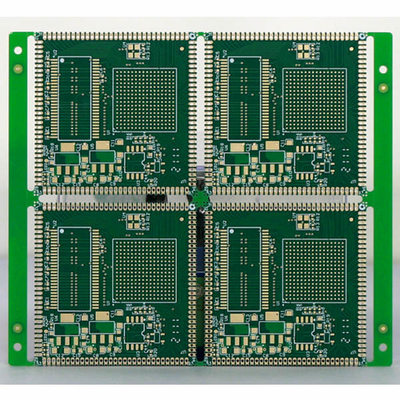

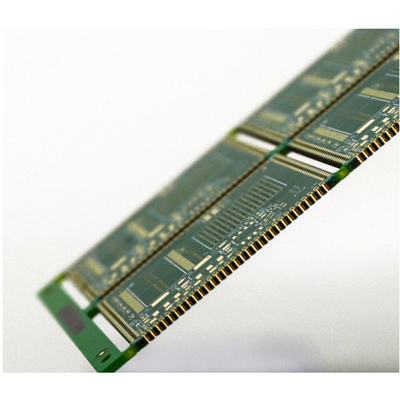

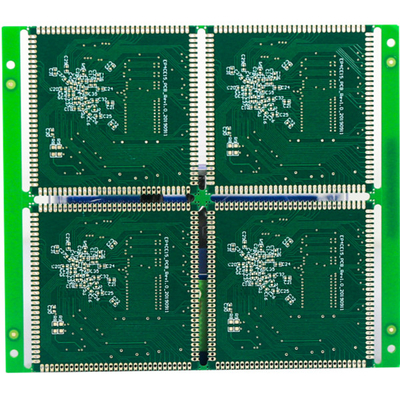

2.0mm Green Solder Mask HDi Pcb Design 1.5oz 4 ชั้นแช่ Gold 3u
บอร์ด HDI PCB การผลิตบอร์ด PCB การผลิตบอร์ด PCB บอร์ด PCB อิเล็กทรอนิกส์ บอร์ด PCB สีเขียว
4L 2+N+2 HDI PCB
HDI PCB เป็นตัวย่อของแผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งมีเส้นลวดที่ละเอียดกว่า ช่องว่างที่ใกล้กว่า และสายไฟที่หนาแน่นกว่า
สำหรับบอร์ด HDI นั้นมีความหนาแน่นของวงจรที่สูงกว่าแผงวงจรแบบเดิม การออกแบบนั้นอาจมีรูทะลุและแผ่นดักจับที่เล็กกว่า และความหนาแน่นของแผ่นเชื่อมต่อที่สูงกว่าด้วยมีการใช้กันอย่างแพร่หลายเพื่อลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์
บอร์ด HDI ถูกนำไปใช้กับอุตสาหกรรมต่างๆ เช่น อุปกรณ์ดิจิทัล สมาร์ทโฟนและแท็บเล็ต รถยนต์ เครื่องบิน และผลิตภัณฑ์ยานยนต์อื่นๆ
บอร์ด HDI กองซ้อน:
1+N+1ด้วยเลเซอร์ไมโครเวียและแกนฝังกลผ่าน“1” หมายถึง “การสะสม” หรือการเคลือบตามลำดับในแต่ละด้านของแกนกลาง
ผม+N+ผม (ผม>=2)PCBs มีชั้นการเชื่อมต่อที่มีความหนาแน่นสูง "สร้างขึ้น" 2 ชั้นขึ้นไปMicrovias บนชั้นต่างๆ สามารถเซหรือซ้อนกันได้โครงสร้างไมโครเวียที่เรียงซ้อนกันด้วยทองแดงมักจะเห็นในการออกแบบที่ท้าทาย
ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCBผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศHSX เป็นเจ้าของทีมที่มีการศึกษาสูงและมีประสบการณ์และอุปกรณ์การผลิตขั้นสูง
| PCB Layer | 4L 2+N+2 | วัสดุ PCB | FR4 S1000-2M |
| ความหนาของทองแดง | 1.5/1/1/1.5oz เสร็จแล้ว | ความหนาของ PCB | 2.0MM |
| นาที.ขนาดรู | 0.1mm | Min.PCB แทร็ก/ช่องว่าง: | 3mil |
| หน้ากากประสาน PCB | สีเขียว | PCB ซิลค์สกรีน | สีขาว |
| พื้นผิว PCB เสร็จแล้ว | แช่ทอง 3u | เค้าร่าง PCB | การกำหนดเส้นทาง/V-CUT |
| แอปพลิเคชัน | ผลิตภัณฑ์ควบคุมอุตสาหกรรม | ||
| ข้อกำหนดพิเศษ: | BGA/FR-4+PI . 0.25 มม | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
