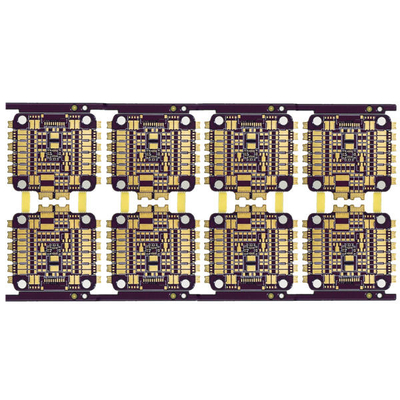

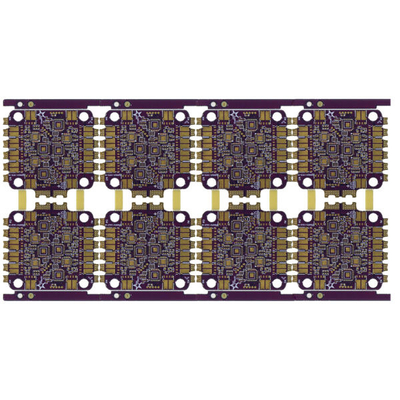

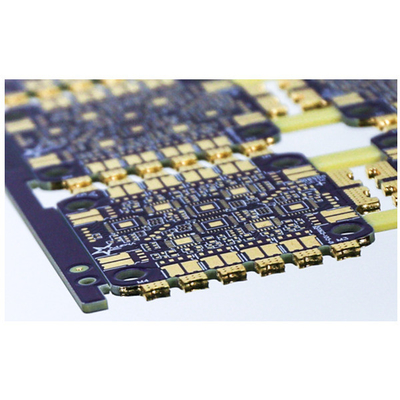

แผงวงจรพิมพ์ HDI Pcb ความถี่สูง 8 ชั้น 2.4 มม. 2oz FR4 TG170

แผงวงจรพิมพ์ HDI Pcb ความถี่สูง 8 ชั้น 2.4 มม. 2oz FR4 TG170

บอร์ด HDI PCB บอร์ด PCB อิเล็กทรอนิกส์ บอร์ด PCB สีเขียว การประกอบการผลิต PCB 8 ชั้น PCB PCB ความถี่สูง

8L 2+N+2 HDI PCB

HDI PCB หมายถึงแผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งมีลักษณะเป็นเส้นที่ละเอียดกว่า ช่องว่างที่ใกล้กว่า และสายไฟที่หนาแน่นมากขึ้น

เนื่องจากความหนาแน่นของวงจรที่สูงกว่าแผงวงจรแบบเดิม การออกแบบ HDI PCB จึงอาจมีรูทะลุและแผ่นดักจับที่เล็กกว่า ตลอดจนความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้นHDI PCB ใช้กันอย่างแพร่หลายในการลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์

บอร์ด HDI กองซ้อน:

1+N+1ด้วยเลเซอร์ไมโครเวียและแกนฝังกลผ่าน“1” หมายถึง “การสะสม” หรือการเคลือบตามลำดับในแต่ละด้านของแกนกลาง
ผม+N+ผม (ผม>=2)PCBs มีชั้นการเชื่อมต่อที่มีความหนาแน่นสูง "สร้างขึ้น" 2 ชั้นขึ้นไปMicrovias บนชั้นต่างๆ สามารถเซหรือซ้อนกันได้โครงสร้างไมโครเวียที่เรียงซ้อนกันด้วยทองแดงมักจะเห็นในการออกแบบที่ท้าทาย

ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ
