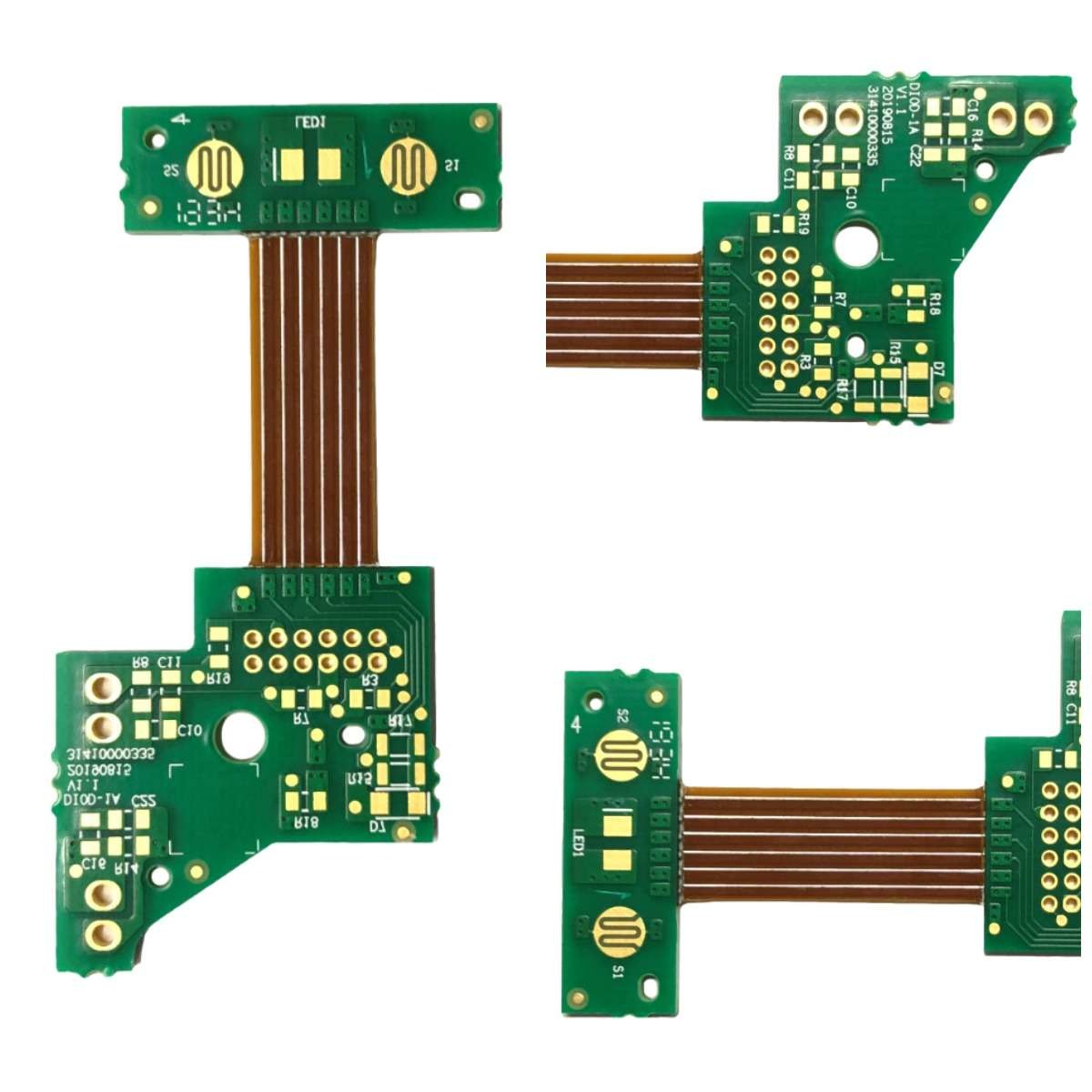

แผงวงจรดิ้นแข็งความถี่สูง FR4 High TG Immersion Tin PCB

แผงวงจรดิ้นแข็งความถี่สูง FR4 High TG Immersion Tin Pcb

เลเยอร์สูงสุด: 32เลเยอร์ (จำเป็นต้องตรวจสอบเลเยอร์≥20)

ขนาดแผงสำเร็จสูงสุด: 740*500 MM (>600 MM ต้องตรวจสอบ)
วัสดุ PCB: PI +FR4,FR4, Rogers,ปราศจากฮาโลเจน, TG สูงและทองแดงหนัก
ความหนาของ PCB: 0.2~4.0 มม. (<0.2 มม.,> 4 มม. ต้องตรวจสอบ)

ความหนาของทองแดง PCB: H ~ 5oz

นาที.ขนาดรู: 0.15 มม. (จำเป็นต้องตรวจสอบ <0.15 มม.)

ขนาดรูสูงสุด: 6.0 มม. (>6 มม. ใช้การกัดเพื่อขยายรู)

HDI รูเจาะต่ำสุด : 0.08-0.10MM

พื้นที่ขั้นต่ำในชั้นใน (ด้านเดียว): 4～8L (รวม): ตัวอย่าง: 4 ล้าน;ปริมาณน้อย: 4.5 ล้าน;

8~12L(รวม): ตัวอย่าง: 5 ล้าน;ปริมาณน้อย: 5.5 ล้าน

12～18L(รวม): ตัวอย่าง: 6 ล้าน;ปริมาณน้อย: 6.5 ล้าน

หน้ากากประสาน PCB: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB: ขาว ดำ ฯลฯ
พื้นผิว PCB: ปราศจากสารตะกั่ว HASL, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger

ใบสมัคร: การสื่อสาร, อุตสาหกรรม / อิเล็กทรอนิกส์สำหรับผู้บริโภค

การผลิต PCB แบบหมุนเร็ว (2 ชั้น 24 ชั่วโมง, 4 ชั้น 48 ชั่วโมง…. เร็วที่สุด)

FR4, อลูมิเนียม, ยืดหยุ่น, Rogers, Teflon PCB การผลิตจำนวนมาก

บอร์ด PC หลายชั้น (4-32 ชั้น)

ตัวยึดพื้นผิวปริมาณน้อยถึงสูงและการประกอบ PCB ผ่านรู

01005s, BGA, uBGA, CCGA CSP และ Flip Chip

อุปกรณ์พิทช์ละเอียด 0.4 มม

ต้นแบบและการประกอบชิ้นส่วนอิเล็กทรอนิกส์ก่อนการผลิต

เทคโนโลยี Surface Mount (แปะและอีพ็อกซี่)

การห่อหุ้มและการเคลือบที่สอดคล้องกันของส่วนประกอบ PCB

การประกอบไร้สารตะกั่ว

การไหลย้อนกลับที่ล่วงล้ำ

กดให้พอดี

การบัดกรีแบบคลื่น / แบบเลือกคลื่น

การประมวลผลการรีโฟลว์แบบสองด้าน/ด้านเดียว

การทำงานซ้ำและการซ่อมแซม (Fine Pitch QFP, Area Array Packages)

การทดสอบการทำงาน ไฟฟ้า และในวงจร

ด้วยการจัดการกระบวนการผลิตแบบ end-to-end เราช่วยให้ลูกค้าของเรามีสมาธิกับความเชี่ยวชาญหลักของพวกเขา
