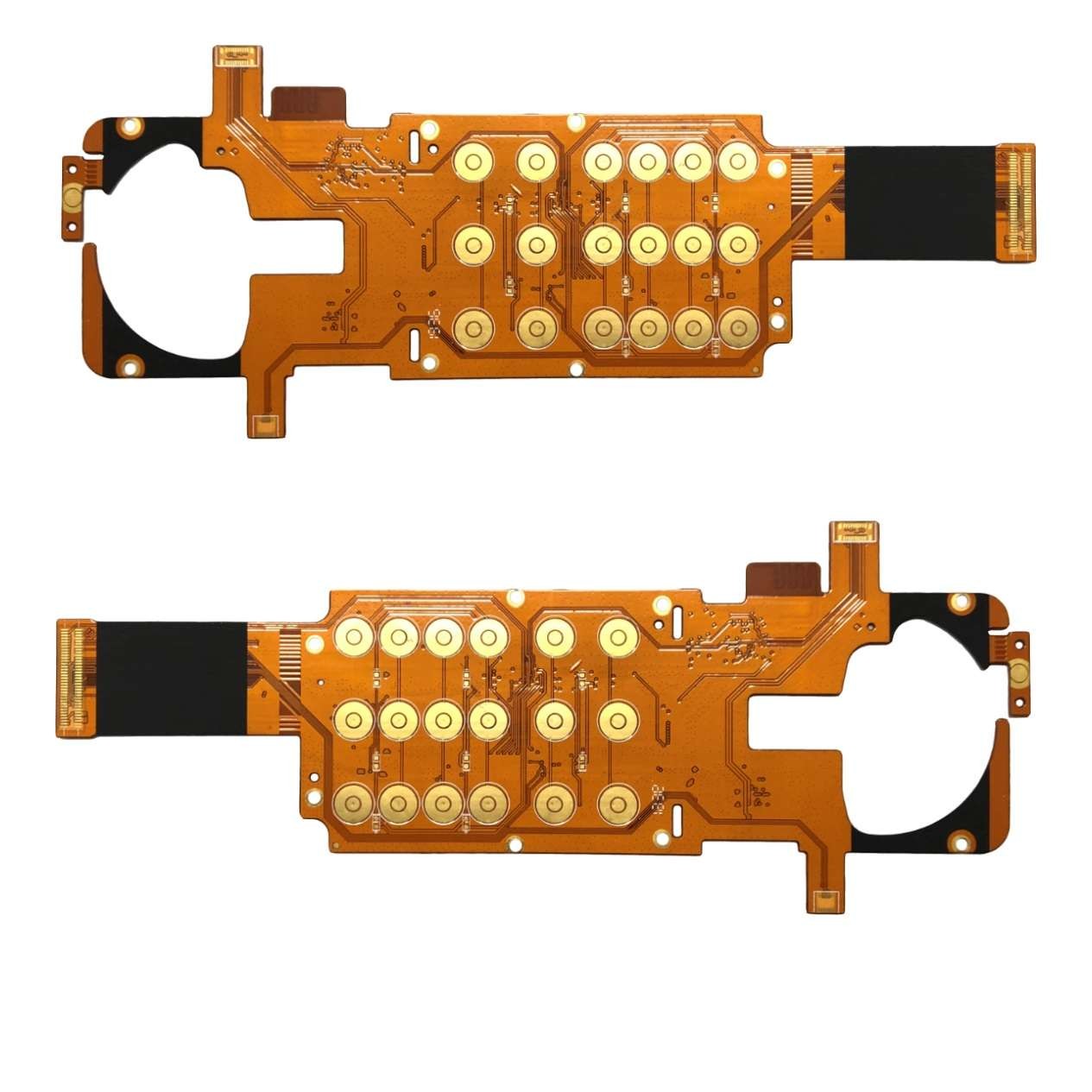

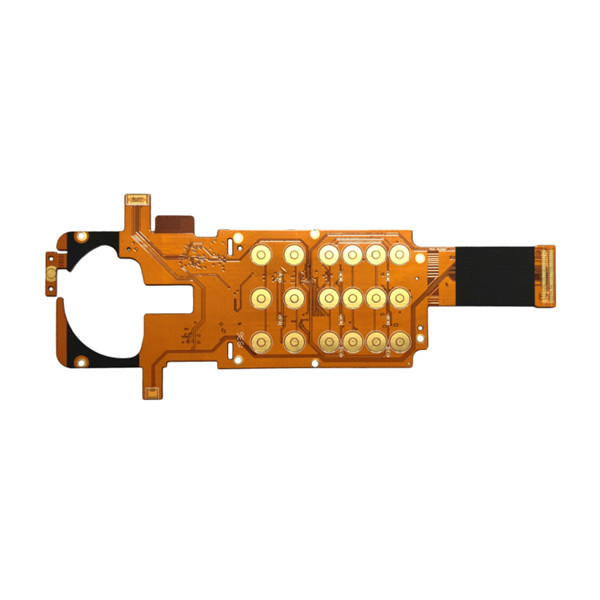

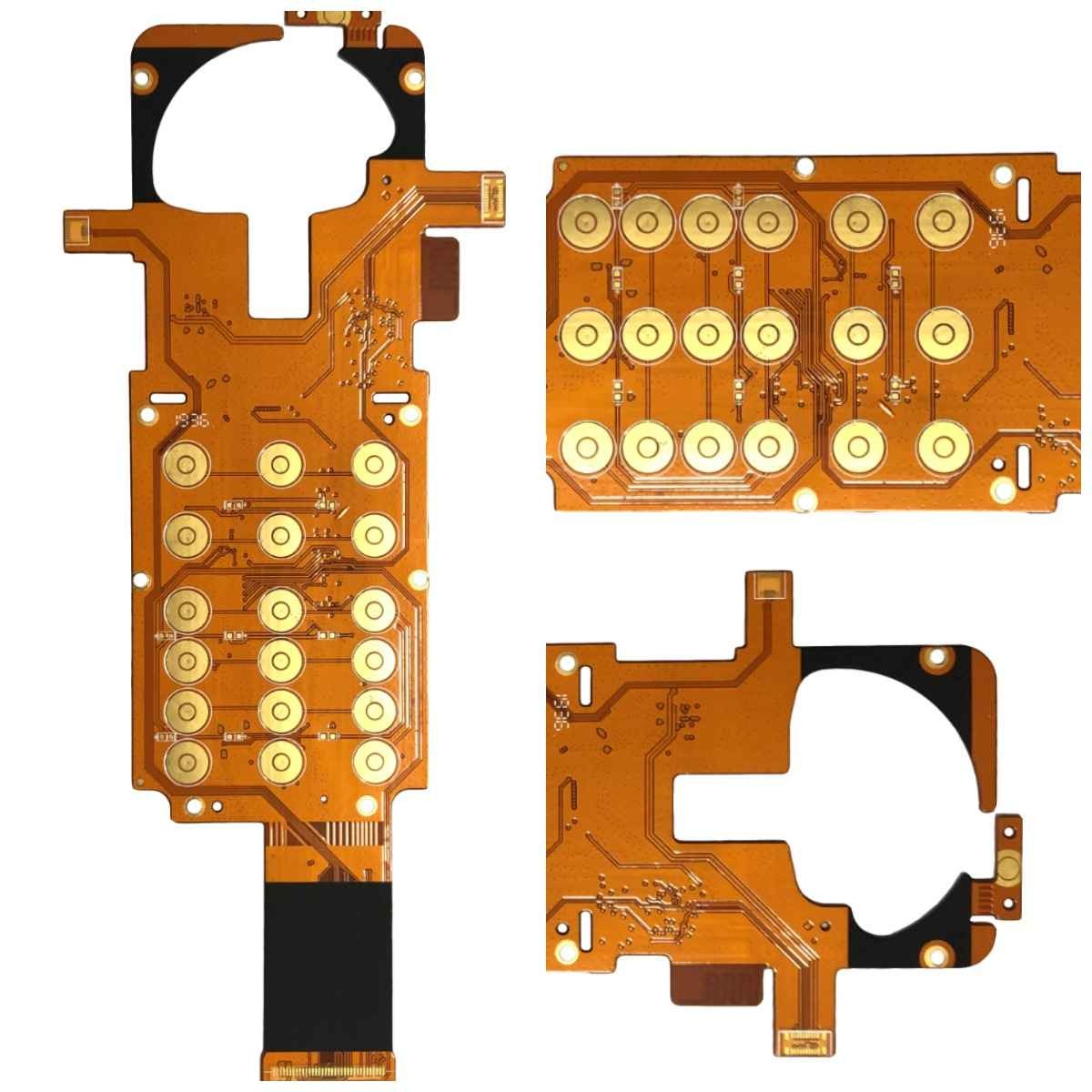

4L ENIG เลี้ยวเร็ว แข็งยืดหยุ่น PCB

4L ENIG เลี้ยวเร็ว แข็งยืดหยุ่น PCB

แผงวงจร PCB แบบแข็งแบบแข็ง แผงวงจรพิมพ์แบบยืดหยุ่นอย่างรวดเร็ว แผงวงจรพิมพ์แบบแข็งแบบแข็ง 4 แผงวงจรพิมพ์แบบแข็งที่ยืดหยุ่นได้

แผงวงจรพิมพ์แบบยืดหยุ่นแข็ง 4L

ประเภท PCB: PCB แข็งยืดหยุ่น

ชั้น PCB: ชั้นเดียว สองด้าน หลายชั้น

วัตถุดิบ: PI, FR4

ความหนาของทองแดง: 0.5oz, 1oz, 2oz, 3oz, 4oz, 5oz

ขนาดรูที่เล็กที่สุด: 0.15mm

ความกว้างของเส้นขั้นต่ำ:0.075mm/3mil

ระยะห่างบรรทัดขั้นต่ำ:0.075mm/3mil

การประมวลผลรูปร่าง: ไดปั๊ม, ตัด, สร้างต้นแบบด้วยเลเซอร์

หน้ากากประสาน: ฟิล์มปิดหน้ากากประสาน PI หรือการเคลือบฟิล์มเคลือบหน้ากากประสาน PET (สีดำ, สีแดง, สีเหลืองและสีเขียว, ฯลฯ )

พื้นผิวเสร็จแล้ว: Immersion Tin, Plating Nickel Gold, ENIG, OSP, Immersion Silver ฯลฯ (ส่วนใหญ่เป็น ENIG)

ข้อดี: ประหยัดพื้นที่ การออกแบบที่ยืดหยุ่น กระจายความร้อนได้ดีและอื่นๆ

แข็งยืดหยุ่น PCB เป็นบอร์ดแบบแข็งที่ใช้เทคโนโลยีบอร์ดแบบยืดหยุ่นและแบบแข็งในแอปพลิเคชันเดียวโดยผสมผสานเทคโนโลยีที่เข้มงวดและยืดหยุ่นต่างๆ เข้าด้วยกัน ซึ่งเป็นการผสมผสานที่มีประสิทธิภาพและหลากหลายมันสามารถดูดซับความร้อนได้มากและทำให้เกิดวงจรขนาดเล็กและกะทัดรัดที่มีประสิทธิภาพเท่ากับวงจรที่ใหญ่กว่าดังนั้นพวกเขาจึงได้รับการออกแบบมาโดยเฉพาะสำหรับใช้ในการใช้งานที่มีประสิทธิภาพสูงและความเร็วสูง เช่น ระบบโทรคมนาคม อุปกรณ์การบินและอวกาศ อุปกรณ์ยานยนต์ อุปกรณ์ทางทหาร เครื่องใช้ไฟฟ้าและอื่น ๆข้อดีของบอร์ดเฟล็กซ์แบบแข็ง ได้แก่ การลดน้ำหนัก การประกอบชิ้นส่วนและพื้นที่เดินสายที่คุ้มค่ายิ่งขึ้น ความน่าเชื่อถือที่เพิ่มขึ้น การกระจายความร้อนได้ดี และอื่นๆแข็งยืดหยุ่น PCB รวมอักขระที่ดีที่สุดของบอร์ดแบบแข็งและวงจรที่ยืดหยุ่นเข้าด้วยกัน และให้ความหนาแน่นของส่วนประกอบที่สูงขึ้นและการควบคุมคุณภาพที่ดีขึ้น

มันสามารถดูดซับความร้อนได้มาก และสร้างวงจรขนาดเล็กและกะทัดรัดที่มีประสิทธิภาพเท่ากับวงจรที่ใหญ่กว่า
