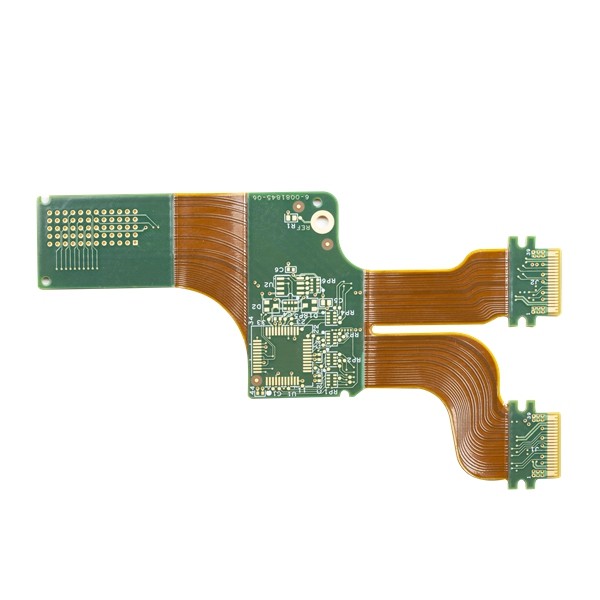

2L 3mil Rigid Flex PCB Double Layer Immersion Tin Surface Finished

2L 3mil Rigid Flex PCB Double Layer Immersion Tin Surface Finished

ประเภท PCB: PCB ดิ้นแข็ง

ชั้น PCB: 2L ถึง 10L

วัสดุ PCB: วัสดุ PI และ FR4

ความหนาของทองแดง: 1/3oz~5oz

ขนาดเจาะขั้นต่ำ: 0.15mm

ความกว้างของเส้นที่เล็กที่สุด:0.075mm/3mil

ระยะห่างบรรทัดขั้นต่ำ:0.075mm/3mil

การประมวลผลรูปร่าง: ไดปั๊ม, ตัด, สร้างต้นแบบด้วยเลเซอร์

หน้ากากประสาน: ฟิล์มปิดหน้ากากประสาน PI หรือการเคลือบฟิล์มเคลือบหน้ากากประสาน PET (สีดำ, สีแดง, สีเหลืองและสีเขียว ฯลฯ )

พื้นผิวเสร็จแล้ว: OSP / Immersion Tin / LF-HASL / Au Plated Ni / ENIG (ส่วนใหญ่เป็น ENIG)

ข้อดี: การลดน้ำหนัก การประกอบชิ้นส่วนที่มีคุณค่าและพื้นที่เดินสายไฟ ลดความซับซ้อนในการขนส่ง ลดความซับซ้อนของการประกอบ ปรับปรุงความน่าเชื่อถือของระบบ PCB ทั้งหมด การปรับปรุงความสามารถในการทดสอบการทำงานที่โดดเด่น

การใช้งาน: แอปพลิเคชั่นประสิทธิภาพสูงและความเร็วสูง อุปกรณ์โทรคมนาคม อุปกรณ์การบินและอวกาศ อุปกรณ์ยานยนต์ อุปกรณ์ทางทหาร เครื่องใช้ไฟฟ้า ฯลฯ

PCB แบบแข็งที่มีความยืดหยุ่นคือบอร์ดแบบแข็งที่รวมบอร์ดแบบยืดหยุ่นและเทคโนโลยีบอร์ดแบบแข็งไว้ใน PCB เดียวใช้เทคโนโลยีทั้งแบบแข็งและแบบยืดหยุ่น ซึ่งทำให้มีข้อดีของทั้งบอร์ดแบบแข็งและแบบยืดหยุ่นเป็นวงจรขนาดเล็กและกะทัดรัดที่มีประสิทธิภาพเท่ากับวงจรที่ใหญ่กว่า

และให้ความหนาแน่นของส่วนประกอบที่สูงขึ้นและการควบคุมคุณภาพที่ดีขึ้น

มันสามารถดูดซับความร้อนได้มาก และสร้างวงจรขนาดเล็กและกะทัดรัดที่มีประสิทธิภาพเท่ากับวงจรที่ใหญ่กว่า
