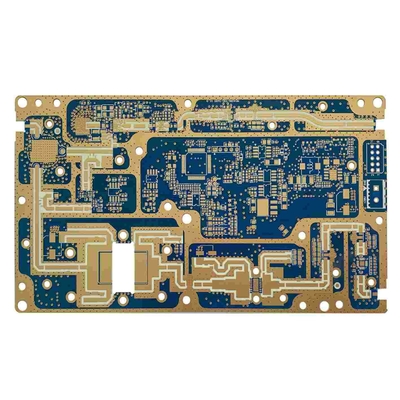

แผงวงจรพิมพ์ความถี่สูงหลายชั้น 4 ชั้นหน้ากากประสานสีน้ำเงิน 2.4mm

สถานที่กำเนิด จีน
ชื่อแบรนด์ Huashengxin
ได้รับการรับรอง UL , ISO9001
หมายเลขรุ่น 712332
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
รายละเอียดการบรรจุ เครื่องดูดฝุ่น
เวลาการส่งมอบ เร็วที่สุด 24 ชั่วโมงสำหรับต้นแบบ 2L และ 4L 3 วันสำหรับการผลิตบอร์ด HDI
เงื่อนไขการชำระเงิน ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อ PCB แผงวงจรพิมพ์ความถี่สูงหลายชั้น Marterial Rogers FR4
พื้นผิวเสร็จแล้ว แช่ทอง ความหนาของบอร์ด 2.4mm
ความหนาของทองแดง 1/1/1/1 ออซ หน้ากากประสาน หน้ากากประสานสีน้ำเงิน
แสงสูง

แผงวงจรพิมพ์ความถี่สูง 2.4 มม.

,

แผงวงจรพิมพ์ความถี่สูง ODM

,

การออกแบบ PCB 2.4 มม. hf

ฝากข้อความ
รายละเอียดสินค้า

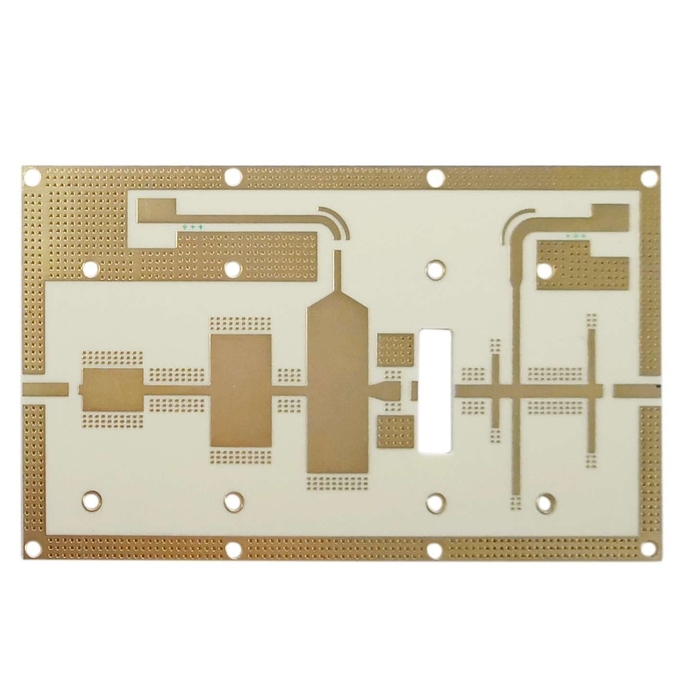

แผงวงจรพิมพ์ความถี่สูงหลายชั้น 4 ชั้นหน้ากากประสานสีน้ำเงิน 2.4mm



แผงวงจรพิมพ์ความถี่สูงหลายชั้น PCB ความถี่สูง 4 ชั้นหน้ากากประสานสีน้ำเงิน HF PCBs



แผงวงจรพิมพ์ความถี่สูงหลายชั้น



แผงวงจรพิมพ์ความถี่สูง ไม่ว่าจะเป็นแบบแข็งหรือแบบยืดหยุ่น ให้อัตราการไหลของสัญญาณที่เร็วขึ้นและช่วงความถี่สูงถึง 100 GHzสิ่งสำคัญคือต้องสังเกตว่ามีวัสดุจำนวนมากที่ออกแบบมาเพื่อทำงานที่ระดับความถี่สูงHF PCB ถูกกำหนดโดยค่าคงที่ไดอิเล็กตริกที่ต่ำกว่า (Dk) ปัจจัยการกระจายที่ต่ำกว่า (Df) และการขยายตัวทางความร้อนในระดับต่ำใช้สำหรับเทคโนโลยี HDI เป็นประจำพวกเขายังใช้อย่างกว้างขวางในการสื่อสารความเร็วสูง โทรคมนาคม และเทคโนโลยีไมโครเวฟ RF



ขึ้นอยู่กับพารามิเตอร์ สัญญาณ HF จะสะท้อนบนแผงวงจร ซึ่งหมายความว่าความต้านทาน (ความต้านทานแบบไดนามิก) เปลี่ยนแปลงเมื่อเทียบกับส่วนประกอบที่ส่งสัญญาณเพื่อหลีกเลี่ยงผลกระทบของ capacitive ดังกล่าว พารามิเตอร์ทั้งหมดจะต้องระบุอย่างถูกต้องและนำไปใช้กับการควบคุมกระบวนการในระดับสูงสุด



แผงวงจรพิมพ์ความถี่สูงใช้กันอย่างแพร่หลายสำหรับการส่งสัญญาณพิเศษระหว่างวัตถุมันทำงานจาก 500MHz ถึง 2GHz และเหมาะสำหรับมือถือ, ไมโครเวฟ, RF และแอพพลิเคชั่นการออกแบบความเร็วสูงด้วยความซับซ้อนที่เพิ่มขึ้นของส่วนประกอบอิเล็กทรอนิกส์และสวิตช์ จึงจำเป็นต้องมีการไหลของสัญญาณที่เร็วขึ้นและความถี่ในการส่งที่ดีขึ้นPCB ความถี่สูงมีบทบาทสำคัญอย่างยิ่ง เนื่องจากพัลส์ในชิ้นส่วนอิเล็กทรอนิกส์มีเวลาเพิ่มขึ้นสั้น จึงจำเป็นต้องพิจารณาความกว้างของตัวนำเป็นส่วนประกอบอิเล็กทรอนิกส์ในเทคโนโลยี HF



ลักษณะเฉพาะ ความสามารถ
เกรดคุณภาพ มาตรฐาน IPC 2
จำนวนชั้น 2- 24layers
วัสดุ โรเจอร์ส, ทาโคนิก, อาร์ลอน, FR4,
ขนาดกระดาน ขั้นต่ำ 5 มม. x 5 มม. |สูงสุด 500mm x 745mm
ความหนาของบอร์ด 0.2 มม. - 4.0 มม.
น้ำหนักทองแดง (สำเร็จรูป) 0.5oz - 2oz
Min Tracing/ระยะห่าง 3mil/3mil
สีหน้ากากประสาน เขียว ขาว น้ำเงิน ดำ แดง เหลือง...
สีซิลค์สกรีน ขาว ดำ เหลือง...
เสร็จสิ้นพื้นผิว นิกเกิลแบบไม่ใช้ไฟฟ้า/ทองแช่ (ENIG) - RoHS
เงินแช่ - RoHS
กระป๋องแช่ - RoHS
แหวนวงแหวนขั้นต่ำ 0.1mm
เส้นผ่านศูนย์กลางรูเจาะต่ำสุด 0.15mm
เทคนิคอื่นๆ หน้ากากประสานที่ลอกออกได้
นิ้วทอง
น้ำมันคาร์บอน
รูเคาเตอร์ซิงค์

คำถามที่พบบ่อย:



Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก



คิว2:กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน



คิว3: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้



คิว4:ปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ภาษีนำเข้าที่ยังไม่ได้ชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ



Q5:อะไรคือระยะเวลารอคอยสินค้ามาตรฐานของคุณสำหรับ การผลิต?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
