PCB ความถี่สูง 4 ชั้น 2.0 มม
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | PCB พิมพ์ความถี่สูง 4 ชั้น | Marterial | Rogers FR4 |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว | แช่ทอง | ความหนาของบอร์ด | 2.0MM |
| ความหนาของทองแดง | 1/1/1/1 ออซ | หน้ากากประสาน | ขาวทั้งสองข้าง |
| เน้น | PCB ความถี่สูง 2.0 มม.,PCB ความถี่สูง ODM,การออกแบบวงจรความเร็วสูง 2.0 มม. |
||
รายละเอียดสินค้า

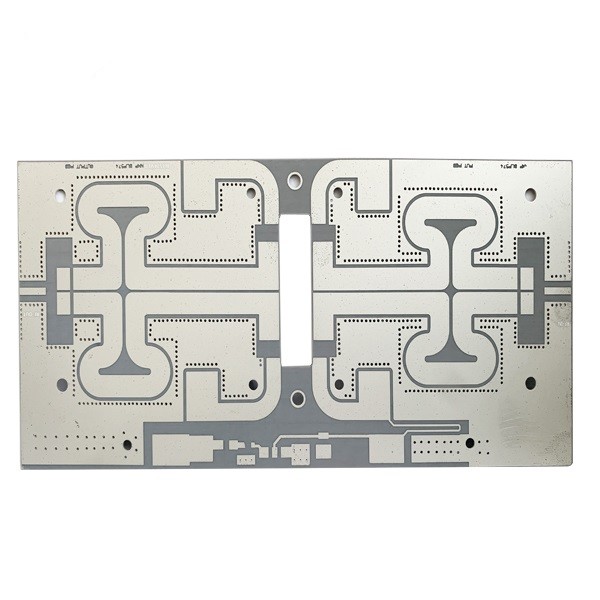

PCB ความถี่สูง 4 ชั้น 2.0 มม
PCB ความถี่สูง 4 ชั้นความถี่สูงพิมพ์ PCB Rogers PCB หน้ากากประสานสีขาว HF PCB กระดาน
PCB พิมพ์ความถี่สูง 4 ชั้น
PCB ความถี่สูงมักจะมีช่วงความถี่ตั้งแต่ 500MHz ถึง 2 GHz ซึ่งสามารถตอบสนองความต้องการของการออกแบบ PCB ความเร็วสูง ไมโครเวฟ ความถี่วิทยุ และแอปพลิเคชันมือถือเมื่อความถี่สูงกว่า 1 GHz เราสามารถกำหนดเป็นความถี่สูงได้
ความซับซ้อนของส่วนประกอบอิเล็กทรอนิกส์และสวิตช์เพิ่มขึ้นอย่างต่อเนื่องในปัจจุบันและต้องการอัตราการไหลของสัญญาณที่เร็วขึ้นดังนั้นจึงจำเป็นต้องมีความถี่ในการส่งข้อมูลที่สูงขึ้นPCB ความถี่สูงช่วยได้มากเมื่อรวมข้อกำหนดสัญญาณพิเศษเข้ากับส่วนประกอบอิเล็กทรอนิกส์และผลิตภัณฑ์ที่มีข้อดี เช่น ประสิทธิภาพสูงและความเร็วที่รวดเร็ว การลดทอนที่ต่ำกว่า และคุณสมบัติไดอิเล็กตริกคงที่
PCB ความถี่สูง (HF) ใช้เพื่อส่งคลื่นแม่เหล็กไฟฟ้าในความถี่ GHz โดยสูญเสียน้อยที่สุดในการใช้งานที่หลากหลาย รวมถึงมือถือ ไมโครเวฟ ความถี่วิทยุ (RF) และแอปพลิเคชันการออกแบบความเร็วสูงดังนั้นแผงวงจรพิมพ์ที่มีลักษณะเฉพาะบางอย่างจึงถูกใช้เพื่อส่งคลื่นแม่เหล็กไฟฟ้าเหล่านี้มีการพิจารณาพารามิเตอร์หลายอย่างในขณะที่ออกแบบ PCB สำหรับการใช้งานที่มีความถี่สูง
PCB ความถี่สูงสามารถตอบสนองความต้องการของคุณได้เมื่อรวมความต้องการสัญญาณพิเศษเข้ากับอุปกรณ์อิเล็กทรอนิกส์และผลิตภัณฑ์ของคุณความถี่ในการส่งข้อมูลที่สูงขึ้นเหล่านี้สามารถรองรับอัตราการไหลของสัญญาณได้เร็วขึ้น ซึ่งจำเป็นสำหรับสวิตช์อิเล็กทรอนิกส์และส่วนประกอบอื่นๆ ที่มีความซับซ้อนมากขึ้นในปัจจุบัน
| ลักษณะเฉพาะ | ความสามารถ |
| เกรดคุณภาพ | มาตรฐาน IPC 2 |
| จำนวนชั้น | 2- 24layers |
| วัสดุ | โรเจอร์ส, ทาโคนิก, อาร์ลอน, FR4, |
| ขนาดกระดาน | ขั้นต่ำ 5 มม. x 5 มม. |สูงสุด 500mm x 745mm |
| ความหนาของบอร์ด | 0.2 มม. - 4.0 มม. |
| น้ำหนักทองแดง (สำเร็จรูป) | 0.5oz - 2oz |
| Min Tracing/ระยะห่าง | 3mil/3mil |
| สีหน้ากากประสาน | เขียว ขาว น้ำเงิน ดำ แดง เหลือง... |
| สีซิลค์สกรีน | ขาว ดำ เหลือง... |
| เสร็จสิ้นพื้นผิว | นิกเกิลแบบไม่ใช้ไฟฟ้า/ทองแช่ (ENIG) - RoHS |
| เงินแช่ - RoHS | |
| กระป๋องแช่ - RoHS | |
| แหวนวงแหวนขั้นต่ำ | 0.1mm |
| เส้นผ่านศูนย์กลางรูเจาะต่ำสุด | 0.15mm |
| เทคนิคอื่นๆ | หน้ากากประสานที่ลอกออกได้ |
| นิ้วทอง | |
| น้ำมันคาร์บอน | |
| รูเคาเตอร์ซิงค์ |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
