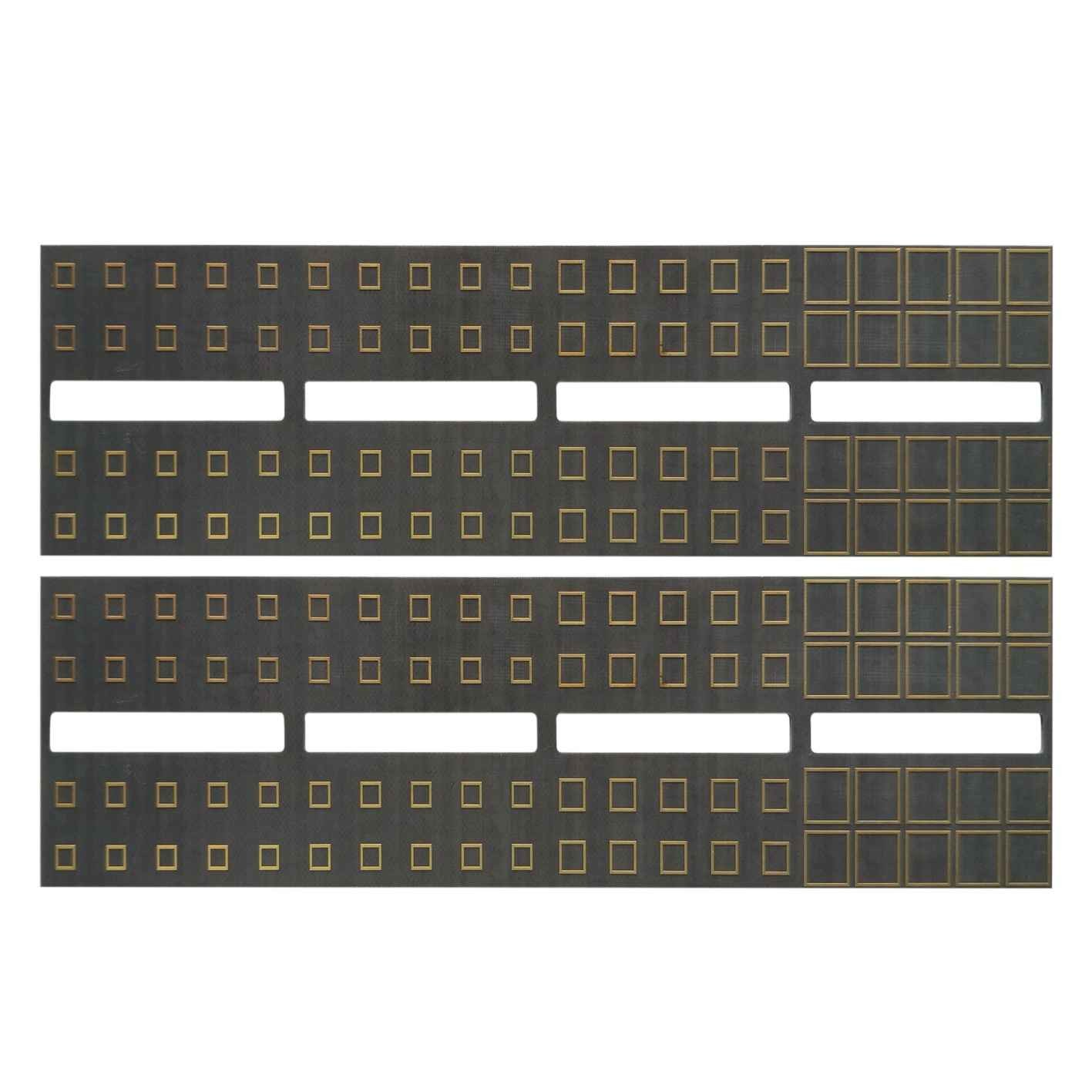

หน้ากากประสานสีดำ Taconic PCB 2.0mm การออกแบบวงจรความเร็วสูง 2oz

หน้ากากประสานสีดำ Taconic PCB 2.0mm การออกแบบวงจรความเร็วสูง 2oz

PCB ความถี่สูง แผงวงจรพิมพ์ความถี่สูง หน้ากากประสานสีดำ Taconic PCB ROHS Compliant PCB

แผงวงจรพิมพ์ความถี่สูง

แผงวงจรพิมพ์ความถี่สูง ไม่ว่าจะเป็นแบบแข็งหรือแบบยืดหยุ่น ให้อัตราการไหลของสัญญาณที่เร็วขึ้นและช่วงความถี่สูงถึง 100 GHzสิ่งสำคัญคือต้องสังเกตว่ามีวัสดุจำนวนมากที่ออกแบบมาเพื่อทำงานที่ระดับความถี่สูงHF PCB ถูกกำหนดโดยค่าคงที่ไดอิเล็กตริกที่ต่ำกว่า (Dk) ปัจจัยการกระจายที่ต่ำกว่า (Df) และการขยายตัวทางความร้อนในระดับต่ำใช้สำหรับเทคโนโลยี HDI เป็นประจำพวกเขายังใช้อย่างกว้างขวางในการสื่อสารความเร็วสูง โทรคมนาคม และเทคโนโลยีไมโครเวฟ RF

ขึ้นอยู่กับพารามิเตอร์ สัญญาณ HF จะสะท้อนบนแผงวงจร ซึ่งหมายความว่าความต้านทาน (ความต้านทานแบบไดนามิก) เปลี่ยนแปลงเมื่อเทียบกับส่วนประกอบที่ส่งสัญญาณเพื่อหลีกเลี่ยงผลกระทบของ capacitive ดังกล่าว พารามิเตอร์ทั้งหมดจะต้องระบุอย่างถูกต้องและนำไปใช้กับการควบคุมกระบวนการในระดับสูงสุด

แผงวงจรพิมพ์ความถี่สูงใช้กันอย่างแพร่หลายสำหรับการส่งสัญญาณพิเศษระหว่างวัตถุมันทำงานจาก 500MHz ถึง 2GHz และเหมาะสำหรับมือถือ, ไมโครเวฟ, RF และแอพพลิเคชั่นการออกแบบความเร็วสูงด้วยความซับซ้อนที่เพิ่มขึ้นของส่วนประกอบอิเล็กทรอนิกส์และสวิตช์ จึงจำเป็นต้องมีการไหลของสัญญาณที่เร็วขึ้นและความถี่ในการส่งที่ดีขึ้นPCB ความถี่สูงมีบทบาทสำคัญอย่างยิ่ง เนื่องจากพัลส์ในชิ้นส่วนอิเล็กทรอนิกส์มีเวลาเพิ่มขึ้นสั้น จึงจำเป็นต้องพิจารณาความกว้างของตัวนำเป็นส่วนประกอบอิเล็กทรอนิกส์ในเทคโนโลยี HF

คำถามที่พบบ่อย:

Q1: คุณสามารถให้บริการประกอบ PCB และจัดหาส่วนประกอบได้หรือไม่?
ตอบ: ได้ เรายังสามารถให้บริการจัดหาส่วนประกอบและบริการประกอบ PCB รวมถึงการสร้างกล่องหากต้องการ

Q2: ประเทศใดที่คุณเคยทำงานด้วย?
A:USA, แคนาดา, อิตาลี, เยอรมนี, สหราชอาณาจักร, สเปน, ฝรั่งเศส, รัสเซีย, อิหร่าน, ตุรกี, สาธารณรัฐเช็ก, ออสเตรีย, ออสเตรเลีย, บราซิล, ญี่ปุ่น, อินเดียเป็นต้น

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
