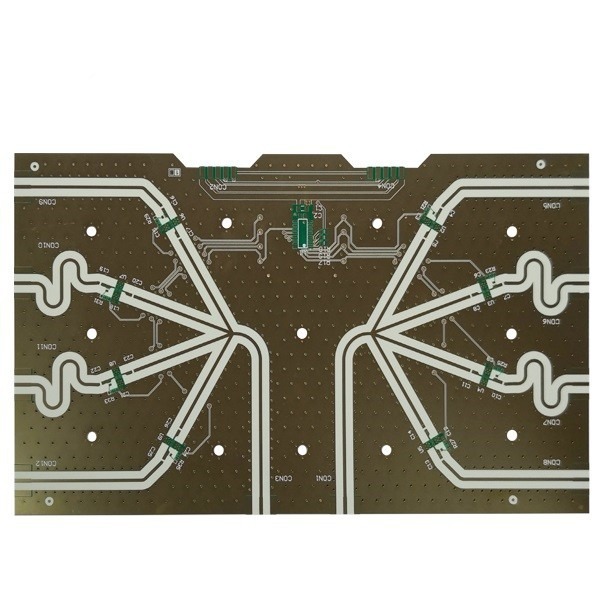

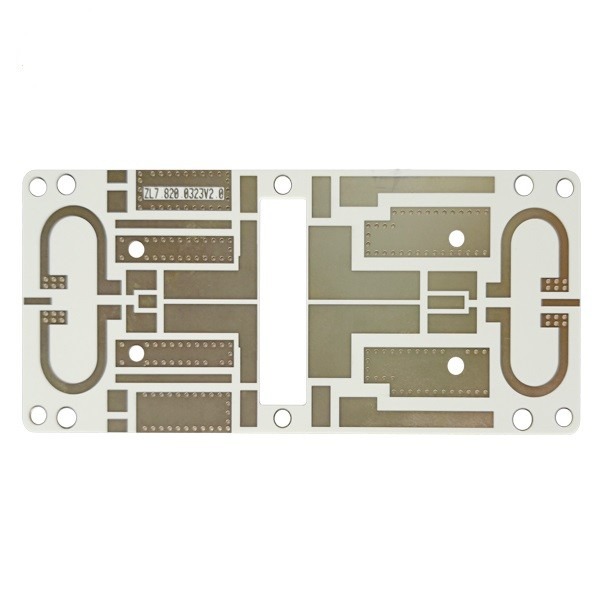

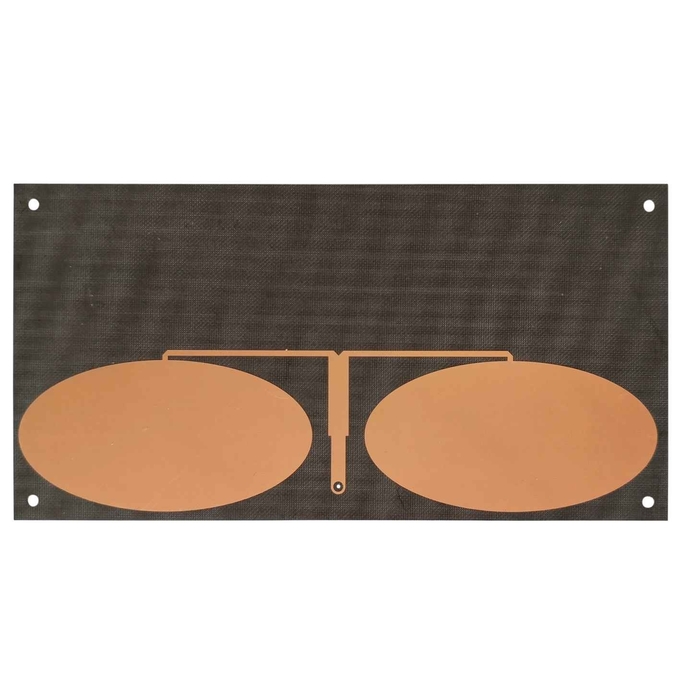

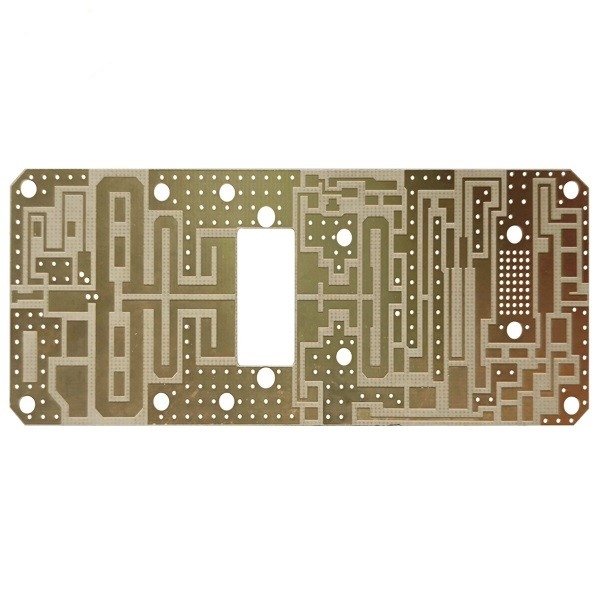

ความถี่สูง Rogers Pcb กระดาน Double Sided แช่ทอง Pcb 1.6mm

ความถี่สูง Rogers Pcb กระดาน Double Sidedแช่ทอง Pcb 1.6mm

PCB ความถี่สูงสองด้านความถี่สูงวงจรพิมพ์แช่ Gold Pcb Custom PCB กระดาน

วงจรพิมพ์ความถี่สูงสองด้าน

แผงวงจรพิมพ์ความถี่สูง ไม่ว่าจะเป็นแบบแข็งหรือแบบยืดหยุ่น ให้อัตราการไหลของสัญญาณที่เร็วขึ้นและช่วงความถี่สูงถึง 100 GHzสิ่งสำคัญคือต้องสังเกตว่ามีวัสดุจำนวนมากที่ออกแบบมาเพื่อทำงานที่ระดับความถี่สูงHF PCB ถูกกำหนดโดยค่าคงที่ไดอิเล็กตริกที่ต่ำกว่า (Dk) ปัจจัยการกระจายที่ต่ำกว่า (Df) และการขยายตัวทางความร้อนในระดับต่ำใช้สำหรับเทคโนโลยี HDI เป็นประจำพวกเขายังใช้อย่างกว้างขวางในการสื่อสารความเร็วสูง โทรคมนาคม และเทคโนโลยีไมโครเวฟ RF

ขึ้นอยู่กับพารามิเตอร์ สัญญาณ HF จะสะท้อนบนแผงวงจร ซึ่งหมายความว่าความต้านทาน (ความต้านทานแบบไดนามิก) เปลี่ยนแปลงเมื่อเทียบกับส่วนประกอบที่ส่งสัญญาณเพื่อหลีกเลี่ยงผลกระทบของ capacitive ดังกล่าว พารามิเตอร์ทั้งหมดจะต้องระบุอย่างถูกต้องและนำไปใช้กับการควบคุมกระบวนการในระดับสูงสุด

แผงวงจรพิมพ์ความถี่สูงใช้กันอย่างแพร่หลายสำหรับการส่งสัญญาณพิเศษระหว่างวัตถุมันทำงานจาก 500MHz ถึง 2GHz และเหมาะสำหรับมือถือ, ไมโครเวฟ, RF และแอพพลิเคชั่นการออกแบบความเร็วสูงด้วยความซับซ้อนที่เพิ่มขึ้นของส่วนประกอบอิเล็กทรอนิกส์และสวิตช์ จึงจำเป็นต้องมีการไหลของสัญญาณที่เร็วขึ้นและความถี่ในการส่งที่ดีขึ้นPCB ความถี่สูงมีบทบาทสำคัญอย่างยิ่ง เนื่องจากพัลส์ในชิ้นส่วนอิเล็กทรอนิกส์มีเวลาเพิ่มขึ้นสั้น จึงจำเป็นต้องพิจารณาความกว้างของตัวนำเป็นส่วนประกอบอิเล็กทรอนิกส์ในเทคโนโลยี HF

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ

Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
