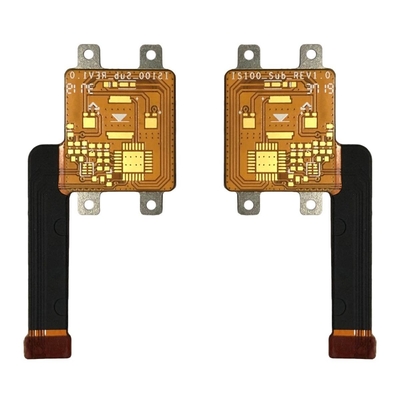

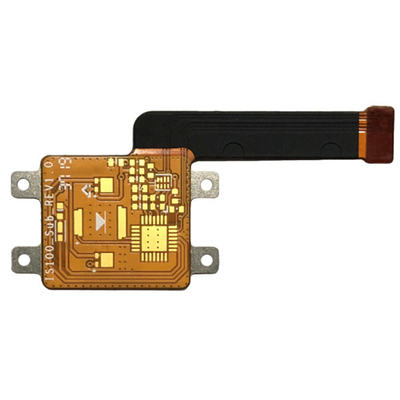

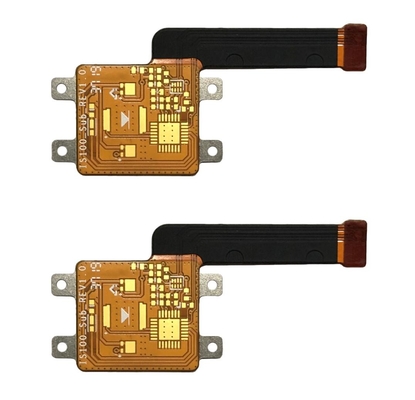

HASL OSP หลายชั้น Flex Pcb ต้นแบบฮาโลเจนฟรี Immersion Tin

HASL OSP หลายชั้น Flex Pcb ต้นแบบฮาโลเจนฟรี Immersion Tin

PCB แบบแข็งแบบแข็ง การออกแบบ PCB แบบยืดหยุ่นหลายชั้น PCB แบบยืดหยุ่นหลายชั้น PCB แบบยืดหยุ่นหลายชั้น ต้นแบบวงจรแบบยืดหยุ่น

แผงวงจรพิมพ์แข็งแบบยืดหยุ่นหลายชั้น

ชั้น PCB: ชั้นเดียว สองด้าน หลายชั้น

วัสดุ PCB: FR-4 (มาตรฐาน FR4, Mid-Tg FR4, Hi-Tg FR4, วัสดุประกอบที่ปราศจากสารตะกั่ว), ปราศจากฮาโลเจน, เติมเซรามิค, Polyimide...

พื้นผิวเสร็จแล้ว: Immersion Tin, Immersion Silver, ENIG, ENEPIG, HASL, OSP, Hard Gold, Soft Gold (ส่วนใหญ่เป็น ENIG)

ความหนาของทองแดง: 1/3~5oz

ขนาดเจาะที่เล็กที่สุด: 0.15mm

ร่องรอยที่เล็กที่สุด/พื้นที่:3mil/3mil

หน้ากากประสาน: ฟิล์มปิดหน้ากากประสาน PI หรือการเคลือบฟิล์มเคลือบหน้ากากประสาน PET (สีดำ, สีแดง, สีเหลืองและสีเขียว, ฯลฯ )

ตำนาน: ขาว ดำ และตามที่ลูกค้าร้องขอ

การประยุกต์ใช้: ผลิตภัณฑ์โทรคมนาคม, การบินและอวกาศ, ผลิตภัณฑ์ทางทหารและการแพทย์

การใช้งาน PCB แบบแข็งมีตั้งแต่อุปกรณ์ไฟฟ้าขนาดเล็กไปจนถึงการบินและอวกาศขนาดใหญ่ การทหาร และการแพทย์และแผงวงจรพิมพ์แบบยืดหยุ่นถูกสร้างขึ้นจากวัสดุพิมพ์ที่ยืดหยุ่นได้มีความหนาน้อยกว่า น้ำหนักเบากว่า และดัดโค้งได้แบบไดนามิก จึงประหยัดพื้นที่ได้ อีกทั้งยังมีการใช้งานที่กว้างขวางไม่แพ้กัน เนื่องจากมีประสิทธิภาพทางไฟฟ้าและความร้อนที่ดีเยี่ยม

PCBS แบบยืดหยุ่นได้เป็นบอร์ดที่รวมเทคโนโลยีของบอร์ดแบบยืดหยุ่นและบอร์ดแบบแข็งประกอบด้วยชั้นของพื้นผิววงจรที่ยืดหยุ่นได้หลายชั้นที่ติดอยู่กับแผงแข็งตั้งแต่หนึ่งแผ่นขึ้นไปทั้งภายนอกและภายในดังนั้นพวกเขาจึงมีข้อดีของทั้งแผงวงจรพิมพ์แบบแข็งและแผงวงจรแบบยืดหยุ่นผลิตภัณฑ์ Rigid-Flex ให้การรวมที่เชื่อถือได้ของส่วนประกอบแผงวงจรพิมพ์แบบแข็งหลายชุดในโมดูล PCB เดียวที่สามารถรองรับการประกอบ ประหยัดพื้นที่/น้ำหนัก และความเสถียรทางกล

ข้อดีของกระดานแข็งแบบยืดหยุ่น ได้แก่ :

1) การหาน้ำหนักของสินค้า

2) ทนต่ออุณหภูมิได้ดีเยี่ยม

3) มีความยืดหยุ่นมากขึ้น

4) มีความน่าเชื่อถือที่ดี

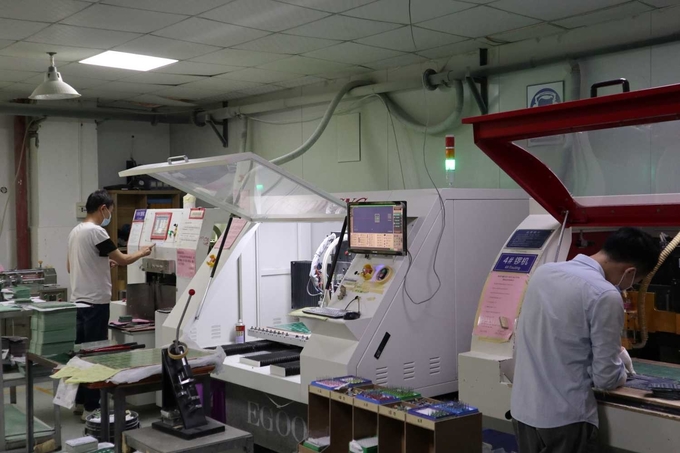

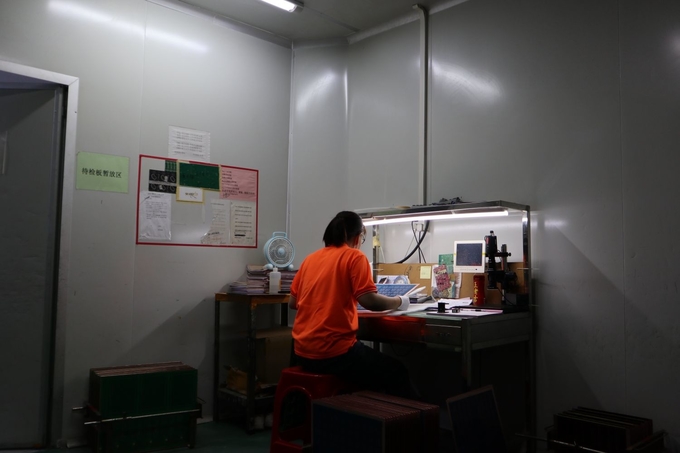

แนะนำโรงงาน:

ผลิตภัณฑ์ HSX ครอบคลุมแผงวงจรพิมพ์ 1~32L FR-4, แผงวงจรพิมพ์ IMS, แผงวงจรพิมพ์ HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแบบแข็งและเราให้บริการ quikturn/fast ที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยถึงปริมาณมาก

ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านไฮเทค อุตสาหกรรมการสื่อสารของ lilke อุตสาหกรรมอุปกรณ์จ่ายไฟ อุตสาหกรรมอิเล็กทรอนิกส์สำหรับผู้บริโภค การควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ และอื่นๆเราเป็นเจ้าของทีม PCB ที่มีการศึกษาสูงและมีประสบการณ์และอุปกรณ์การผลิตขั้นสูง

เลเยอร์สูงสุด: 32layer (ต้องตรวจสอบเลเยอร์≥20)

ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 MM(>600 MM ต้องตรวจสอบ)

ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm

วัสดุ PCB: PI +FR4,FR4, Rogers,ปราศจากฮาโลเจน, TG สูงและทองแดงหนัก

ความหนาของ PCB: 0.2 ~ 4.0 มม. (＜0.2 มม. > ต้องตรวจสอบ 4 มม.)

ความหนาของทองแดง PCB: H ~ 5oz

โค้งคำนับและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบ ＜0.15 มม.)

ขนาดรูสูงสุด: 6.0 มม. (> 6 มม. ใช้การกัดเพื่อขยายรู)

รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM

พื้นที่ขั้นต่ำในชั้นใน (ด้านเดียว): 4 ~ 8L (รวม): ตัวอย่าง: 4 ล้าน;ปริมาณน้อย: 4.5 ล้าน;

8 ~ 12L (รวม): ตัวอย่าง: 5 ล้าน;ปริมาณขนาดเล็ก: 5.5 ล้าน

12 ～ 18L (รวม): ตัวอย่าง: 6 ล้าน;ปริมาณน้อย: 6.5 ล้าน

หน้ากากประสาน PCB: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ

ซิลค์สกรีน PCB: สีขาว สีดำ ฯลฯ

พื้นผิว PCB: ปราศจากสารตะกั่ว HASL, แช่ทอง, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, นิ้วทอง

ใบสมัคร: การสื่อสาร, อุตสาหกรรม / ผู้บริโภคอิเล็กทรอนิกส์
