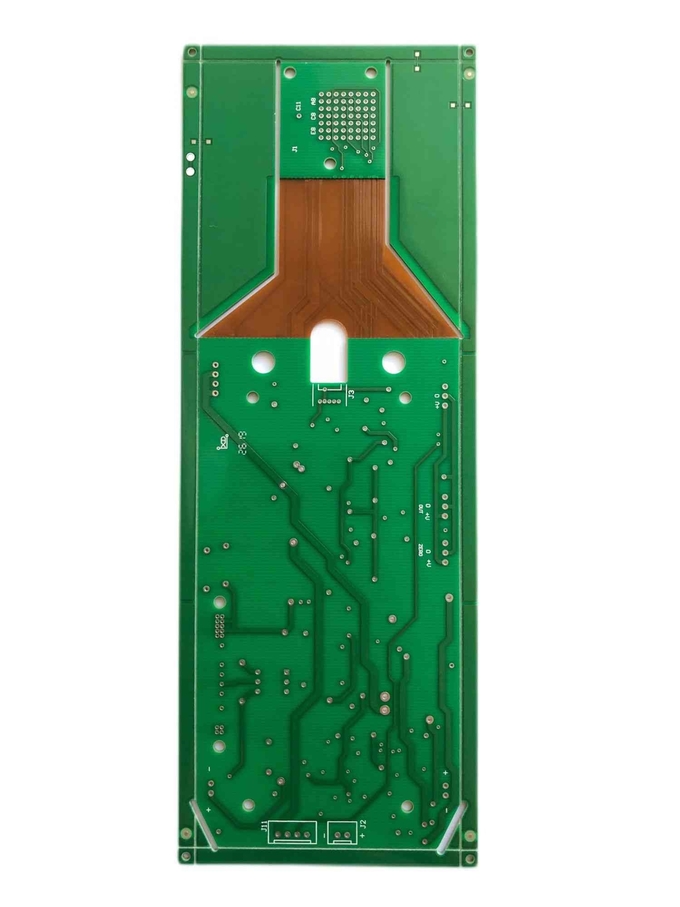

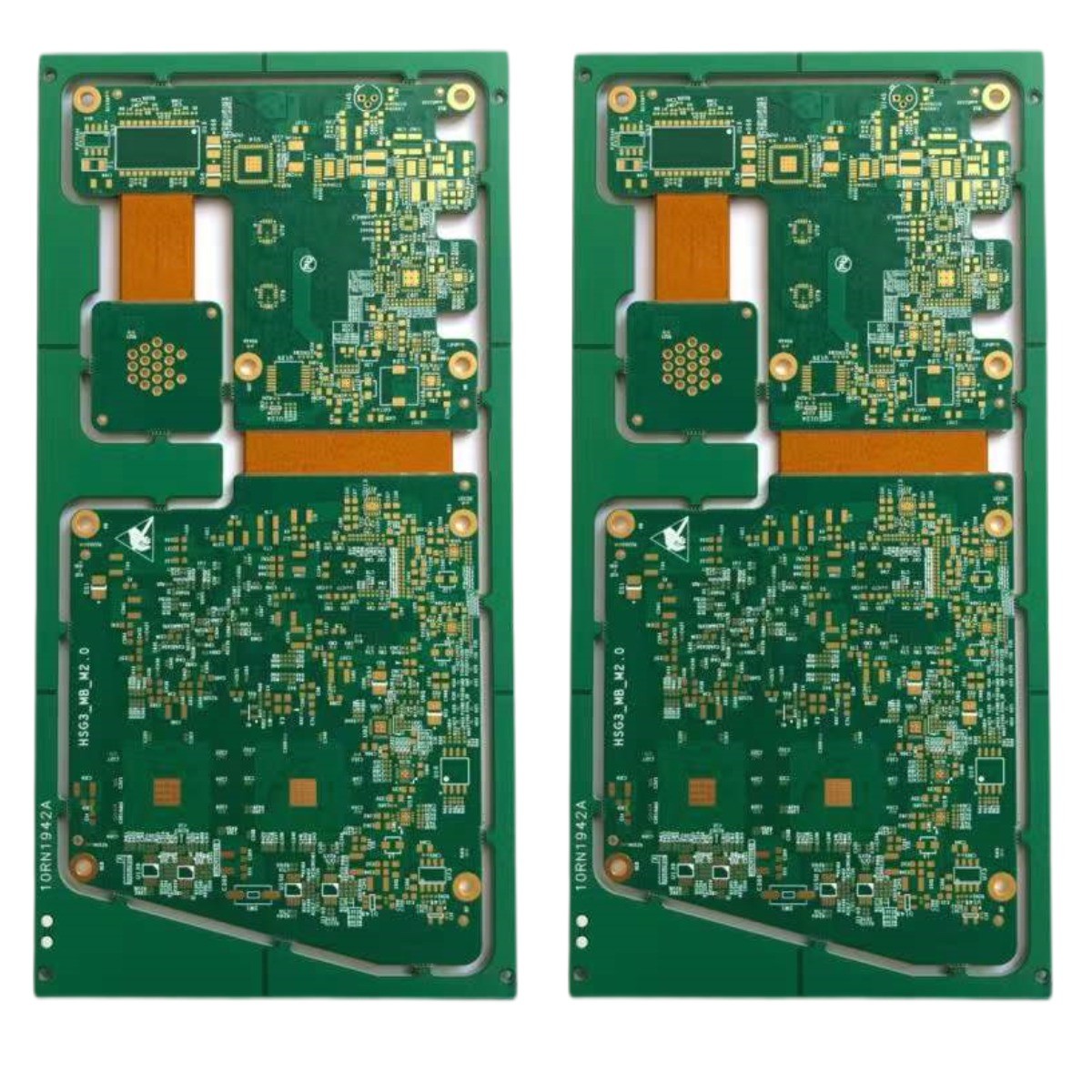

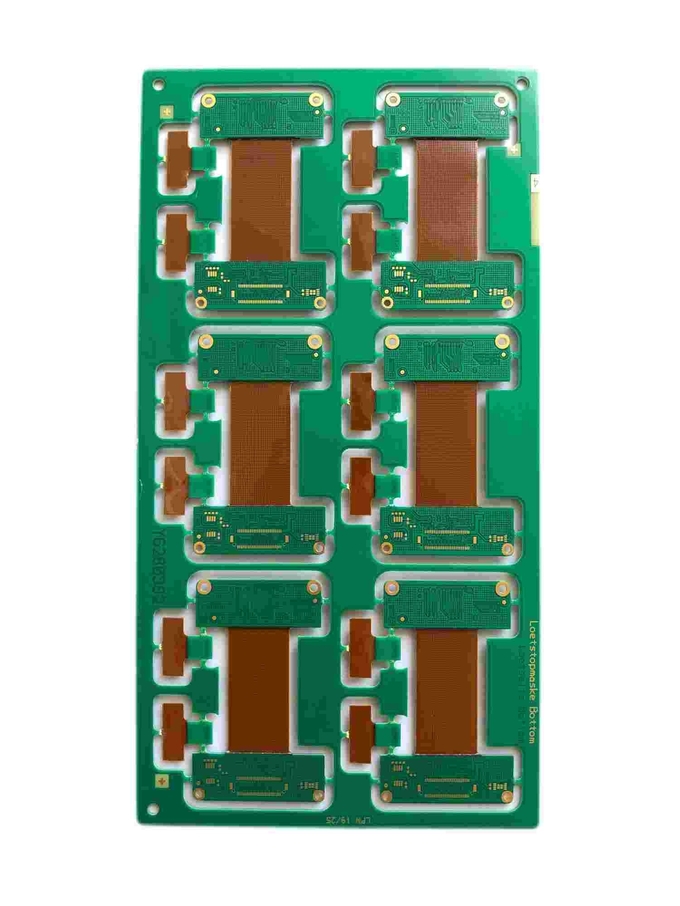

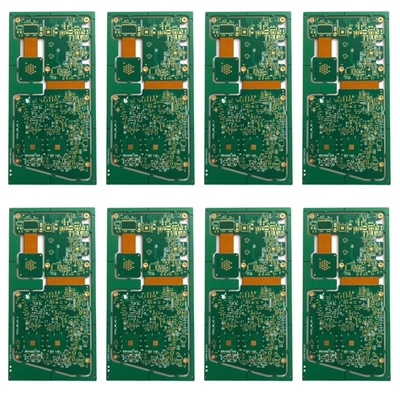

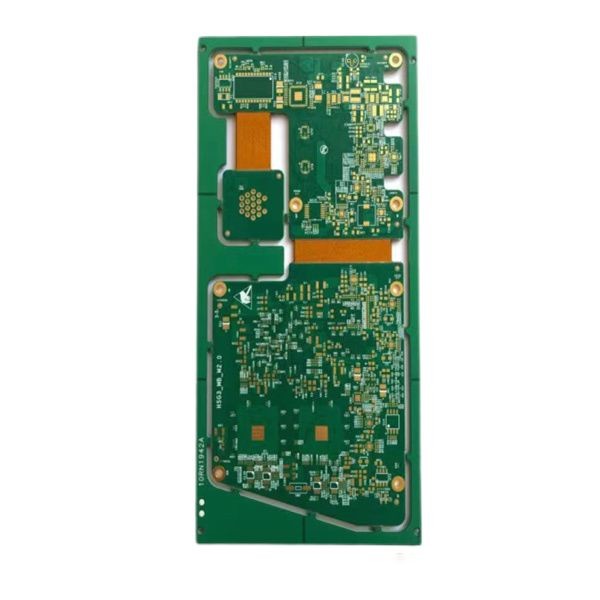

Immersion Silver หลายชั้น แผงวงจร PCB แบบยืดหยุ่น 1.2mm 3oz

Immersion Silver หลายชั้น แผงวงจร PCB แบบยืดหยุ่น 1.2mm 3oz

PCB แบบแข็ง แผงวงจรพิมพ์แบบแข็งแบบแข็ง บอร์ด PCB แบบหลายชั้น บอร์ด PCB แบบหลายชั้น แผงวงจรแบบแข็งแบบแข็ง

PCB แข็งยืดหยุ่น

ประเภท PCB: PCB แข็งยืดหยุ่น

ชั้น PCB: ชั้นเดียว สองด้าน หลายชั้น

วัตถุดิบ: PI, FR4

ความหนาของทองแดง: 0.5oz, 1oz, 2oz, 3oz, 4oz, 5oz

ขนาดรูที่เล็กที่สุด: 0.15mm

ความกว้างของเส้นขั้นต่ำ:0.075mm/3mil

ระยะห่างบรรทัดขั้นต่ำ:0.075mm/3mil

การประมวลผลรูปร่าง: ไดปั๊ม, ตัด, สร้างต้นแบบด้วยเลเซอร์

หน้ากากประสาน: ฟิล์มปิดหน้ากากประสาน PI หรือการเคลือบฟิล์มเคลือบหน้ากากประสาน PET (สีดำ, สีแดง, สีเหลืองและสีเขียว, ฯลฯ )

พื้นผิวเสร็จแล้ว: Immersion Tin, Plating Nickel Gold, ENIG, OSP, Immersion Silver ฯลฯ (ส่วนใหญ่เป็น ENIG)

ข้อดี: ประหยัดพื้นที่, การออกแบบที่ยืดหยุ่น,


PCB แบบยืดหยุ่นแข็งรวมบอร์ดแบบแข็งและวงจรที่ยืดหยุ่นpcbs เหล่านี้ประกอบด้วยพื้นผิววงจรทั้งแบบยืดหยุ่นและแข็งPCB แบบยืดหยุ่นที่แข็งมีบทบาทสำคัญPCB เหล่านี้รวมพื้นผิวที่แข็งและยืดหยุ่น ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานส่วนใหญ่ในปัจจุบันได้รับการออกแบบมาโดยเฉพาะเพื่อใช้ในแอปพลิเคชันประสิทธิภาพสูงและความเร็วสูงด้วย PCB ประเภทนี้ทำให้ประสบความสำเร็จมากมาย

แผงวงจรไฟฟ้าแบบแข็งมักใช้ในหลาย ๆ ด้านเนื่องจากคุณสมบัติและคุณประโยชน์ มักใช้ในระบบโทรคมนาคม อุปกรณ์การบินและอวกาศ อุปกรณ์ยานยนต์ อุปกรณ์ทางทหาร เครื่องใช้ผู้บริโภค และอื่นๆ
