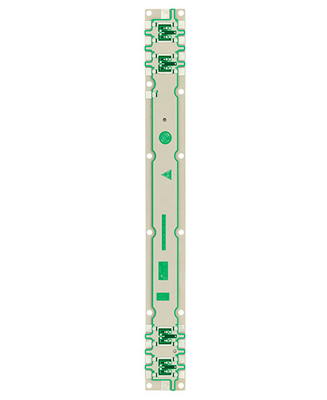

สถานีฐานดีบุก PCB สองด้าน ISO9001 UL ได้รับการอนุมัติสำหรับผลิตภัณฑ์ดิจิตอล
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความหนาของบอร์ด | 0.95มม | ความกว้างของเส้นและช่องว่าง | 0.5มิล / 0.20มิล |
|---|---|---|---|
| การรักษาพื้นผิว | เซินดีบุก | จำนวนชั้น | 2 ลิตร |
| แสงสูง | สถานีฐานดีบุก PCB สองด้าน,ISO9001 สองด้าน PCB,0.5mil แผงวงจรสองด้าน |
||
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
รายละเอียดสินค้า
สถานีฐานดีบุกสองด้าน PCB ISO9001 UL ได้รับการอนุมัติสำหรับผลิตภัณฑ์ดิจิตอล
เสาอากาศสถานีฐานดีบุก 2L สองด้าน PCB ISO9001 UL ได้รับการอนุมัติ
แผ่นความถี่สูง+ขนาดยาวสุด
ผลิตภัณฑ์ต่างๆ มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์การแพทย์ และการบินและอวกาศHSX มีทีมงานที่มีการศึกษาสูงและมีประสบการณ์และอุปกรณ์การผลิตขั้นสูง
ขนาดแผงของความสามารถของโรงงาน HSX คือสูงสุด 740x500 มม. แต่เมื่อขนาดแผงมีขนาดใหญ่กว่า 600 มม. จะต้องได้รับการตรวจสอบในตอนแรกและขนาดแผงขั้นต่ำที่เราสามารถเข้าถึงได้คือ 5*5 มม.
ความหนาของ PCB ที่เราสามารถเข้าถึงได้คือตั้งแต่ 0.2 มม. ถึง 4.0 มม. เมื่อความหนาของบอร์ดต่ำกว่า 0.2 มม. หรือสูงกว่า 4 มม. บอร์ดจะต้องได้รับการประเมินในตอนแรก(ปล. เมื่อความหนาของบอร์ดเท่ากับหรือน้อยกว่า 0.6 มม. จะไม่ใช้กับพื้นผิว HASL สำเร็จรูป)
ความหนาของทองแดงฐานชั้นในและชั้นนอกมีค่าน้อยที่สุด 0.3/0.5 ออนซ์ และสูงสุด 3 ออนซ์
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเทิร์นด่วนอิสระและสายการผลิต PCB ปริมาณมาก
ถาม2: แล้วกำลังการผลิตของโรงงาน PCB ของคุณล่ะ?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร / เดือนและ 5,000 ประเภท / เดือน
ถาม3:ถ้าเราไม่มีไฟล์ PCB/ไฟล์ Gerber, มีเฉพาะตัวอย่าง PCB, คุณผลิตให้ฉันได้ไหม?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถโคลนการออกแบบ PCB และทำมันออกมา
ถาม4: โดยปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดยบริการ DHL, UPS, FedEx แบบ door-to-door เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อทำการรวบรวมหรือใช้บัญชีของเราเพื่อจัดส่งในเงื่อนไขการจัดส่ง DDU (อากรขาเข้าที่ค้างชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้จัดส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q5: เวลานำมาตรฐานของคุณคืออะไรการผลิต?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเทิร์นด่วน)
4-8 ชั้น: 7~12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเทิร์นด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น: 7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
