ต้นแบบ Pcb เซรามิกความถี่สูง 4.0 มม. สำหรับอุปกรณ์สื่อสาร

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อ PCB | อุปกรณ์สื่อสาร แผงวงจรพิมพ์เซรามิก | Marterial | FR-4;High TG FR-4; FR-4; TG สูง FR-4; Ceramic base material วัสดุฐานเซรามิก< |
---|---|---|---|
พื้นผิวเสร็จแล้ว | แช่ทอง LF-HASL, OSP... | ความหนาของบอร์ด | 4.0mm |
ความหนาของทองแดง | 18um-105um | หน้ากากประสาน | สีชมพู |
แสงสูง | ต้นแบบ ODM เซรามิก Pcb,ต้นแบบ Pcb เซรามิก 4.0 มม.,บอร์ด Pcb ต้นแบบ 4.0 มม |

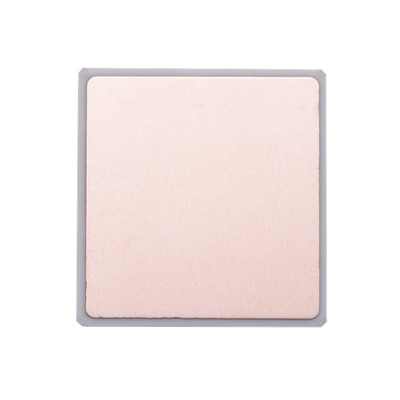

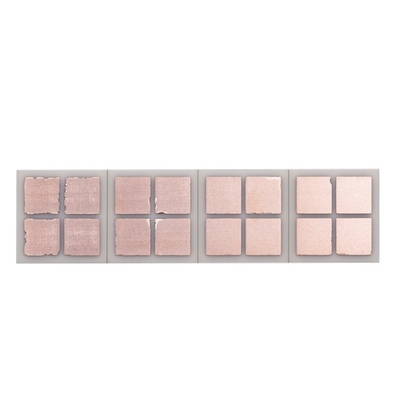

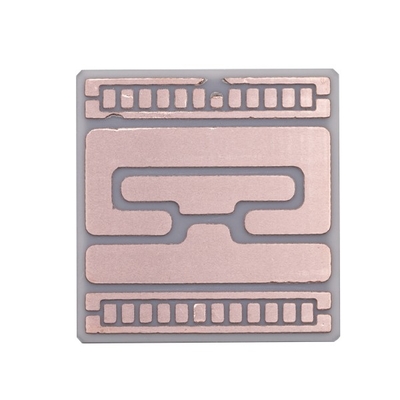

ต้นแบบ Pcb เซรามิกความถี่สูง 4.0 มม. สำหรับอุปกรณ์สื่อสาร
อุปกรณ์สื่อสารบอร์ดเซรามิก PCB แผงวงจรพิมพ์เซรามิกแช่ทองวัสดุความถี่สูง
อุปกรณ์สื่อสาร แผงวงจรพิมพ์เซรามิก
เซรามิก PCB เป็นชนิดของผงเซรามิกนำความร้อนและสารยึดเกาะอินทรีย์ และ PCB เซรามิกอินทรีย์การนำความร้อนถูกเตรียมที่ค่าการนำความร้อน 9-20W/mกล่าวอีกนัยหนึ่ง PCB เซรามิกเป็นแผงวงจรพิมพ์ที่มีวัสดุฐานเซรามิก ซึ่งเป็นวัสดุที่นำความร้อนได้สูง เช่น อะลูมินา อะลูมิเนียมไนไตรด์ และเบริลเลียมออกไซด์ ซึ่งสามารถส่งผลอย่างรวดเร็วต่อการถ่ายเทความร้อนออกจากจุดร้อนและกระจายตัว ให้ทั่วพื้นผิวยิ่งไปกว่านั้น PCB เซรามิกยังถูกประดิษฐ์ขึ้นด้วยเทคโนโลยี LAM ซึ่งเป็นเทคโนโลยีการเคลือบโลหะด้วยการเปิดใช้งานอย่างรวดเร็วด้วยเลเซอร์ดังนั้น PCB เซรามิกจึงใช้งานได้หลากหลายซึ่งสามารถแทนที่แผงวงจรพิมพ์แบบเดิมทั้งหมดที่มีโครงสร้างซับซ้อนน้อยกว่าพร้อมประสิทธิภาพที่เพิ่มขึ้น
แผงวงจรพิมพ์เซรามิกมีการใช้งานที่หลากหลายและสามารถนำมาใช้ในด้าน LED, ส่วนประกอบแผงโซลาร์เซลล์, โมดูลเซมิคอนดักเตอร์กำลังสูง, ตู้เย็นเซมิคอนดักเตอร์, เครื่องทำความร้อนอิเล็กทรอนิกส์, วงจรควบคุมพลังงาน, วงจรไฮบริดกำลัง, ส่วนประกอบพลังงานอัจฉริยะ, สูง- แหล่งจ่ายไฟสลับความถี่ รีเลย์โซลิดสเตต อิเล็กทรอนิกส์ยานยนต์ การสื่อสาร อวกาศและส่วนประกอบอิเล็กทรอนิกส์ทางการทหาร
เทมส์ | มาตรฐานปกติ |
วัสดุ | FR-4; TG สูง FR-4;วัสดุฐานเซรามิก |
ชั้น NO. | 1-20 |
ขนาดกระดาน | 50mm*50mm-560mm*640mm |
ความหนาของบอร์ด | 0.4mm-4.0mm |
ค่าเผื่อความหนา | ±10% |
ขนาดรูต่ำสุด | 0.15mm |
ความหนาของทองแดง | 18um-105um |
รูชุบทองแดง | 18um-30um |
ความกว้างของรอยต่ำสุด | 0.1mm |
ความกว้างของพื้นที่ขั้นต่ำ | 0.1mm |
สีหน้ากากประสาน | สีเขียว สีฟ้า สีดำ สีแดง... |
Surfae | แช่ทอง LF-HASL, OSP... |
โครงร่างโปรไฟล์ | ซีเอ็นซี;วีตัด;ต่อย |
การควบคุมอิมพีแดนซ์ | ±10% |
ใบรับรอง | ISO9001 |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
คิว2:กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน
คิว3: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
คิว4:ปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ภาษีนำเข้าที่ยังไม่ได้ชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q5:อะไรคือระยะเวลารอคอยสินค้ามาตรฐานของคุณสำหรับการผลิต?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
