Smart Power ความหนาแน่นสูง Pcb พื้นผิวเซรามิก High TG 105um OSP

Smart Power ความหนาแน่นสูง Pcb พื้นผิวเซรามิก High TG 105um OSP

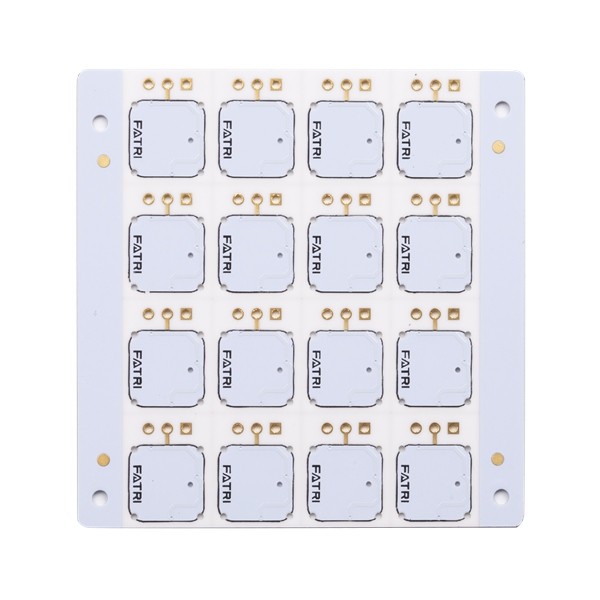

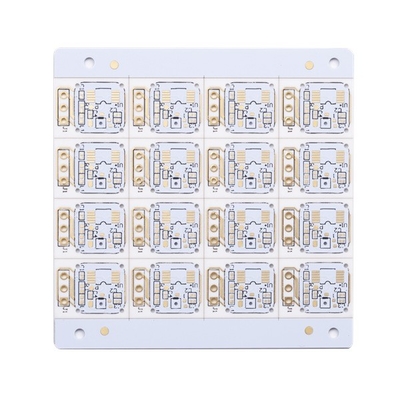

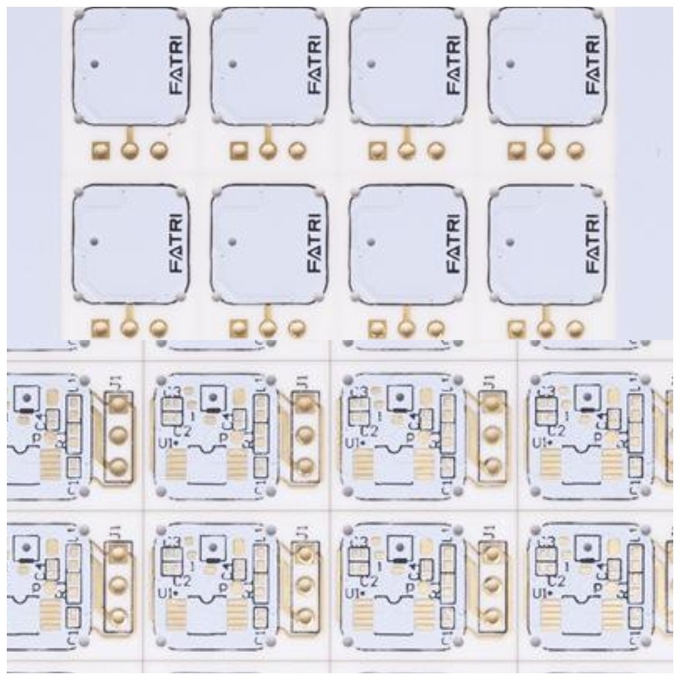

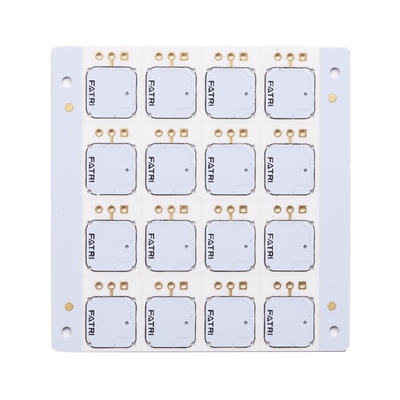

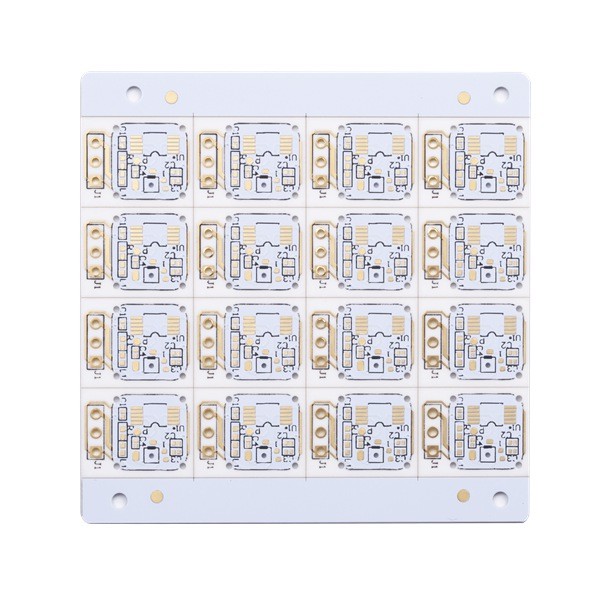

บอร์ด PCB เซรามิก Smart Power PCB Caremic Base และวัสดุ TG สูงการถ่ายเทความร้อนความหนาแน่นสูง

แผงวงจรพิมพ์เซรามิคสมาร์ทพาวเวอร์

เซรามิก PCB เป็นชนิดของผงเซรามิกนำความร้อนและสารยึดเกาะอินทรีย์ และ PCB เซรามิกอินทรีย์การนำความร้อนถูกเตรียมที่ค่าการนำความร้อน 9-20W/mกล่าวอีกนัยหนึ่ง PCB เซรามิกเป็นแผงวงจรพิมพ์ที่มีวัสดุฐานเซรามิก ซึ่งเป็นวัสดุที่นำความร้อนได้สูง เช่น อะลูมินา อะลูมิเนียมไนไตรด์ และเบริลเลียมออกไซด์ ซึ่งสามารถส่งผลอย่างรวดเร็วต่อการถ่ายเทความร้อนออกจากจุดร้อนและกระจายตัว ให้ทั่วพื้นผิวยิ่งไปกว่านั้น PCB เซรามิกยังถูกประดิษฐ์ขึ้นด้วยเทคโนโลยี LAM ซึ่งเป็นเทคโนโลยีการเคลือบโลหะด้วยการเปิดใช้งานอย่างรวดเร็วด้วยเลเซอร์ดังนั้น PCB เซรามิกจึงใช้งานได้หลากหลายซึ่งสามารถแทนที่แผงวงจรพิมพ์แบบเดิมทั้งหมดที่มีโครงสร้างซับซ้อนน้อยกว่าพร้อมประสิทธิภาพที่เพิ่มขึ้น

แผงวงจรพิมพ์เซรามิกมีการใช้งานที่หลากหลายและสามารถนำมาใช้ในด้าน LED, ส่วนประกอบแผงโซลาร์เซลล์, โมดูลเซมิคอนดักเตอร์กำลังสูง, ตู้เย็นเซมิคอนดักเตอร์, เครื่องทำความร้อนอิเล็กทรอนิกส์, วงจรควบคุมพลังงาน, วงจรไฮบริดกำลัง, ส่วนประกอบพลังงานอัจฉริยะ, สูง- แหล่งจ่ายไฟสลับความถี่ รีเลย์โซลิดสเตต อิเล็กทรอนิกส์ยานยนต์ การสื่อสาร อวกาศและส่วนประกอบอิเล็กทรอนิกส์ทางการทหาร

คำถามที่พบบ่อย:
Q1: คุณสามารถให้บริการประกอบ PCB และจัดหาส่วนประกอบได้หรือไม่?
ตอบ: ได้ เรายังสามารถให้บริการจัดหาส่วนประกอบและบริการประกอบ PCB รวมถึงการสร้างกล่องหากต้องการ

Q2: ประเทศใดที่คุณเคยทำงานด้วย?
A:USA, แคนาดา, อิตาลี, เยอรมนี, สหราชอาณาจักร, สเปน, ฝรั่งเศส, รัสเซีย, อิหร่าน, ตุรกี, สาธารณรัฐเช็ก, ออสเตรีย, ออสเตรเลีย, บราซิล, ญี่ปุ่น, อินเดียเป็นต้น

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
