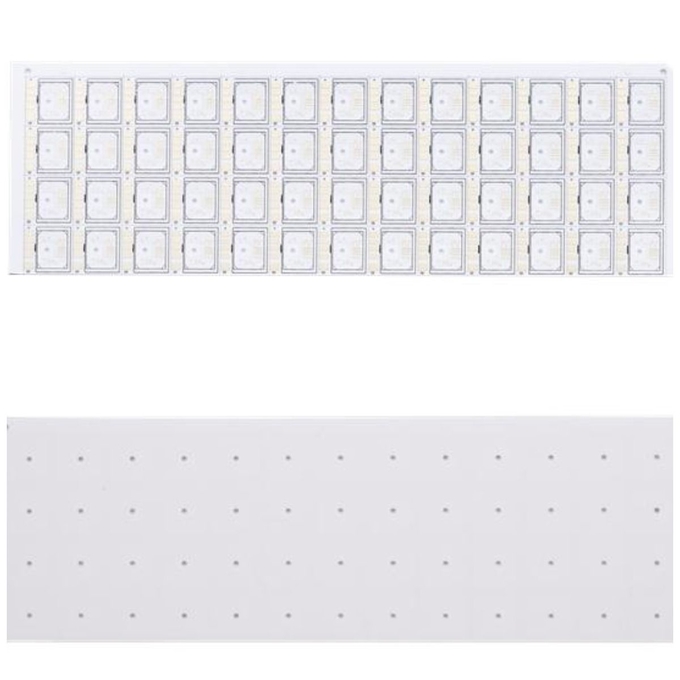

2.0mm Enig Finish Pcb ฐานเซรามิกแช่ทอง PCB ความหนาแน่นสูง
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | Enig Finish Pcb ฐานเซรามิก | Marterial | FR-4;High TG FR-4; FR-4; TG สูง FR-4; Ceramic base material วัสดุฐานเซรามิก< |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว | แช่ทอง LF-HASL, OSP... | ความหนาของบอร์ด | 2.0MM |
| ความหนาของทองแดง | 18um-105um | หน้ากากประสาน | สีเขียว สีฟ้า สีดำ สีแดง... |
| แสงสูง | 2.0mm Enig Finish Pcb,18um Enig Finish Pcb,2.0mm ความหนาแน่นสูงPCB |
||
รายละเอียดสินค้า

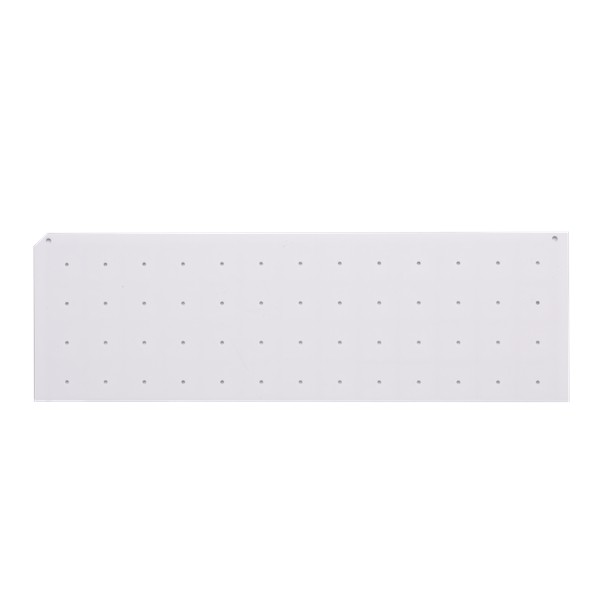

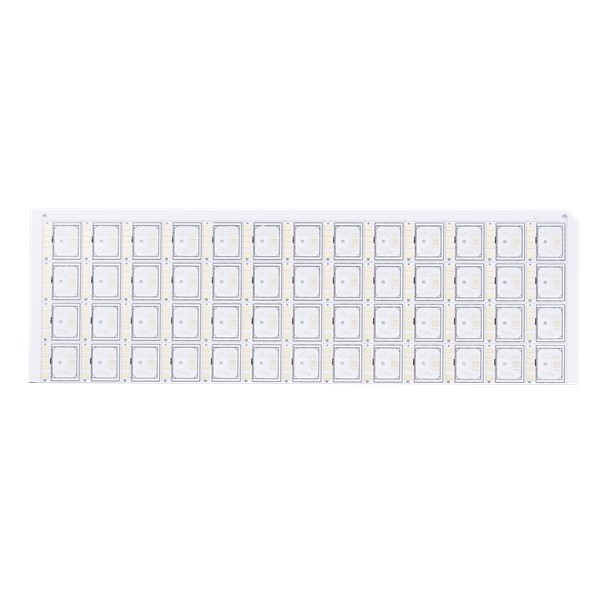

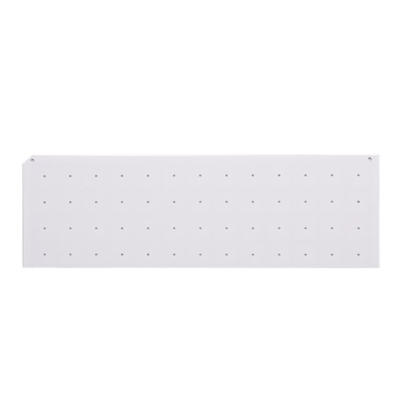

2.0mm Enig Finish Pcb ฐานเซรามิกแช่ทอง PCB ความหนาแน่นสูง
บอร์ด PCB เซรามิก ENIG ฐานเซรามิก แผงวงจรพิมพ์ วัสดุฐานเซรามิก PCB ความหนาแน่นสูงตัวนำความร้อนสูง
แผงวงจรพิมพ์เซรามิกทองคำแช่
PCB เซรามิกมีความถี่สูงและประสิทธิภาพทางไฟฟ้าที่ดีและมีค่าการนำความร้อนสูง เสถียรภาพทางเคมีและความร้อนที่ดีเยี่ยมทนต่อการกัดกร่อนได้ดีเยี่ยม ใช้กันอย่างแพร่หลายใน PCB บรรจุภัณฑ์เซมิคอนดักเตอร์และไมโครอิเล็กทรอนิกส์ บอร์ดผู้ให้บริการชิป LED ความสว่างสูง อุปกรณ์อิเล็กทรอนิกส์ยานยนต์และส่วนประกอบแสงสว่าง วัสดุกระจายความร้อนส่วนประกอบอิเล็กทรอนิกส์กำลังสูง ฯลฯ
PCB เซรามิกให้แหล่งกำเนิดปฏิกิริยาที่ดีที่สุดสำหรับวงจรพิมพ์เนื่องจากเหตุผลสองประการ คือ การนำความร้อนสูงและค่าสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) ต่ำPCB เซรามิกมีลักษณะเฉพาะและมีประโยชน์อย่างมาก เนื่องจากเป็นการทดแทนแผงวงจรพิมพ์แบบเดิมที่มีโครงสร้างเรียบง่ายและประสิทธิภาพที่เพิ่มขึ้น
ลักษณะของเซรามิก PCB:
1. แผงวงจรพิมพ์เซรามิกเป็นตัวนำความร้อนที่ดีเยี่ยม
2. แผงวงจรเซรามิกไม่ถูกกัดกร่อนด้วยสารเคมี
3. PCB เซรามิกให้ความเข้ากันได้ทางกลในระดับสูง
4. โครงร่างความหนาแน่นสูงทำได้ง่ายบนกระดานเซรามิก
5. การปฏิบัติตามองค์ประกอบ CTA ของพวกเขานั้นยอดเยี่ยม
| เทมส์ | มาตรฐานปกติ |
| วัสดุ | FR-4; TG สูง FR-4;วัสดุฐานเซรามิก |
| ชั้น NO. | 1-20 |
| ขนาดกระดาน | 50mm*50mm-560mm*640mm |
| ความหนาของบอร์ด | 0.4mm-4.0mm |
| ค่าเผื่อความหนา | ±10% |
| ขนาดรูต่ำสุด | 0.15mm |
| ความหนาของทองแดง | 18um-105um |
| รูชุบทองแดง | 18um-30um |
| ความกว้างของรอยต่ำสุด | 0.1mm |
| ความกว้างของพื้นที่ขั้นต่ำ | 0.1mm |
| สีหน้ากากประสาน | สีเขียว สีฟ้า สีดำ สีแดง... |
| Surfae | แช่ทอง LF-HASL, OSP... |
| โครงร่างโปรไฟล์ | ซีเอ็นซี;วีตัด;ต่อย |
| การควบคุมอิมพีแดนซ์ | ±10% |
| ใบรับรอง | ISO9001 |
คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
แผงวงจรพิมพ์, การประกอบวงจรพิมพ์, คำสั่งต้นแบบอย่างรวดเร็ว
2. ระยะเวลารอคอยสินค้าของคุณเร็วแค่ไหน?
บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H
3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
รายการตัวอย่าง:
| PCB Layer | 4L |
| พื้นผิว PCB | ENIG |
| วัสดุ PCB | FR4, TG135 |
| ความหนาของทองแดงสำเร็จรูป | 2/2/2/2oz |
| สีหน้ากากประสาน | สองด้าน สีแดง |
| ซิลค์สกรีน | สองด้าน สีดำ |
| ปริมาณ | 1000 ชิ้น 2 สัปดาห์ |
4. เงื่อนไขการชำระเงินของคุณเป็นอย่างไรยอมรับ?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
