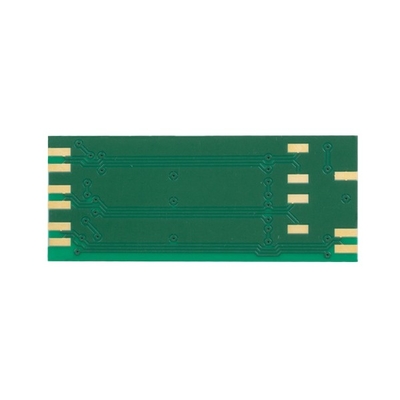

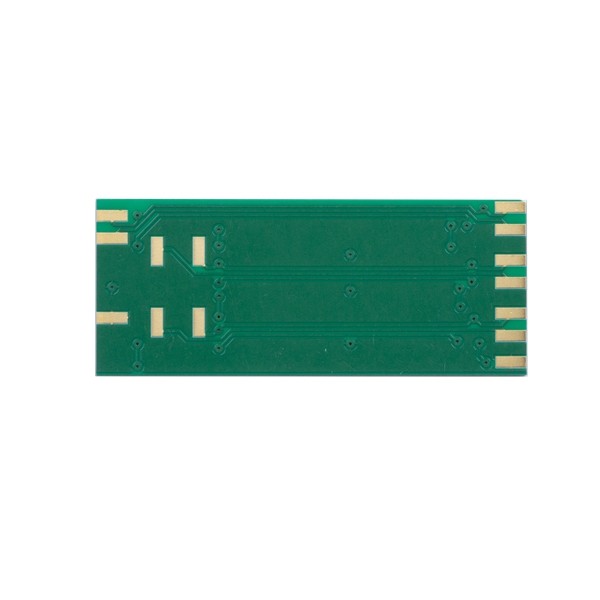

OSP HASL แผงวงจร PCB เซรามิกหลายชั้นสูง TG FR4 ISO9001 Approved
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | วงจรฐานเซรามิก ENIG | Marterial | High TG FR4; TG FR4 สูง; Ceramic base material วัสดุฐานเซรามิก |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว | LF-HASL, OSP... | ความหนาของบอร์ด | 0.4mm-4.0mm |
| ความหนาของทองแดง | 18um-105um | หน้ากากประสาน | สีเขียว สีฟ้า สีดำ สีแดง... |
| แสงสูง | PCB เซรามิกหลายชั้น OSP HASL,PCB เซรามิกหลายชั้น ISO9001,PCB TG สูง ISO9001 |
||
รายละเอียดสินค้า
OSP HASL แผงวงจร PCB เซรามิกหลายชั้นสูง TG FR4 ISO9001 ได้รับการอนุมัติ
บอร์ด PCB เซรามิก ENIG ฐานเซรามิก PCB วัสดุฐานเซรามิก แผงวงจรพิมพ์ความหนาแน่นสูง
วงจรฐานเซรามิก ENIG
PCB เซรามิกมีความถี่สูงและประสิทธิภาพทางไฟฟ้าที่ดีและมีค่าการนำความร้อนสูง เสถียรภาพทางเคมีและความร้อนที่ดีเยี่ยมทนต่อการกัดกร่อนได้ดีเยี่ยม ใช้กันอย่างแพร่หลายใน PCB บรรจุภัณฑ์เซมิคอนดักเตอร์และไมโครอิเล็กทรอนิกส์ บอร์ดผู้ให้บริการชิป LED ความสว่างสูง อุปกรณ์อิเล็กทรอนิกส์ยานยนต์และส่วนประกอบแสงสว่าง วัสดุกระจายความร้อนส่วนประกอบอิเล็กทรอนิกส์กำลังสูง ฯลฯ
PCB เซรามิกให้แหล่งกำเนิดปฏิกิริยาที่ดีที่สุดสำหรับวงจรพิมพ์เนื่องจากเหตุผลสองประการ คือ การนำความร้อนสูงและค่าสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) ต่ำPCB เซรามิกมีลักษณะเฉพาะและมีประโยชน์อย่างมาก เนื่องจากเป็นการทดแทนแผงวงจรพิมพ์แบบเดิมที่มีโครงสร้างเรียบง่ายและประสิทธิภาพที่เพิ่มขึ้น
ลักษณะของเซรามิก PCB:
1. แผงวงจรพิมพ์เซรามิกเป็นตัวนำความร้อนที่ดีเยี่ยม
2. แผงวงจรเซรามิกไม่ถูกกัดกร่อนด้วยสารเคมี
3. PCB เซรามิกให้ความเข้ากันได้ทางกลในระดับสูง
4. โครงร่างความหนาแน่นสูงทำได้ง่ายบนกระดานเซรามิก
5. การปฏิบัติตามองค์ประกอบ CTA ของพวกเขานั้นยอดเยี่ยม
| เทมส์ | มาตรฐานปกติ |
| วัสดุ | FR-4; TG สูง FR-4;วัสดุฐานเซรามิก |
| ชั้น NO. | 1-20 |
| ขนาดกระดาน | 50mm*50mm-560mm*640mm |
| ความหนาของบอร์ด | 0.4mm-4.0mm |
| ค่าเผื่อความหนา | ±10% |
| ขนาดรูต่ำสุด | 0.15mm |
| ความหนาของทองแดง | 18um-105um |
| รูชุบทองแดง | 18um-30um |
| ความกว้างของรอยต่ำสุด | 0.1mm |
| ความกว้างของพื้นที่ขั้นต่ำ | 0.1mm |
| สีหน้ากากประสาน | สีเขียว สีฟ้า สีดำ สีแดง... |
| Surfae | แช่ทอง LF-HASL, OSP... |
| โครงร่างโปรไฟล์ | ซีเอ็นซี;วีตัด;ต่อย |
| การควบคุมอิมพีแดนซ์ | ±10% |
| ใบรับรอง | ISO9001 |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2:กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน
Q3: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q4:ปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ภาษีนำเข้าที่ยังไม่ได้ชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับการผลิต?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
