Fr4 High TG เซรามิค Pcb เขียว Circuit กระดาน แช่ทอง 0.4mm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | แผงวงจรเซรามิกสีเขียว | Marterial | FR-4;High TG FR-4; FR-4; TG สูง FR-4; Ceramic base material วัสดุฐานเซรามิก< |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว | แช่ทอง LF-HASL, OSP... | ความหนาของบอร์ด | 0.4mm-4.0mm |
| ความหนาของทองแดง | 18um-105um | หน้ากากประสาน | เขียว |
| แสงสูง | Fr4 High TG เซรามิค Pcb,0.4mm เซรามิค Pcb,0.4mm เขียว Circuit กระดาน |
||
รายละเอียดสินค้า

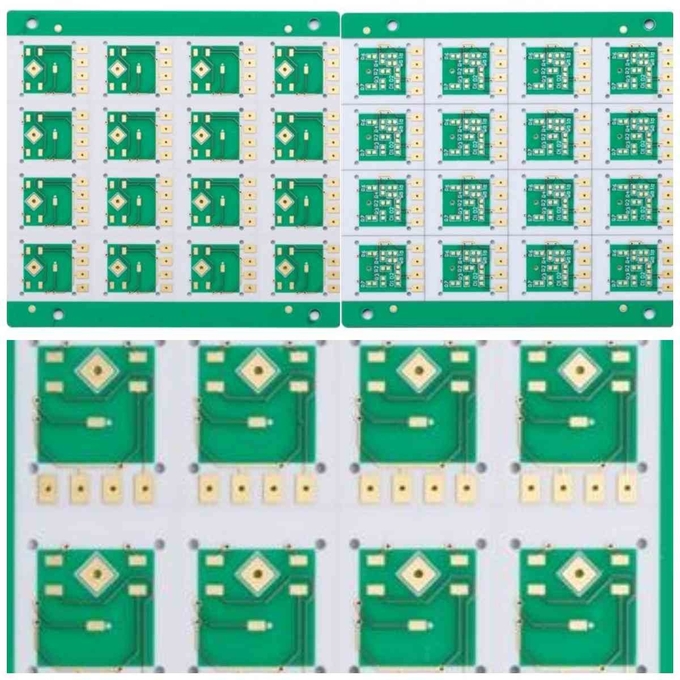

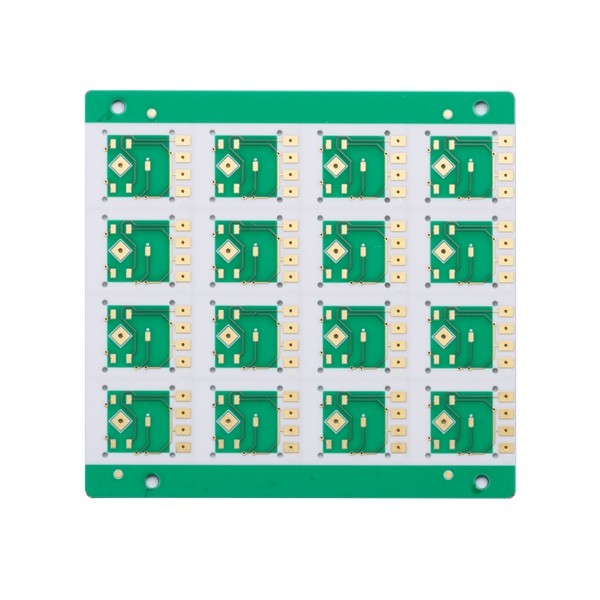

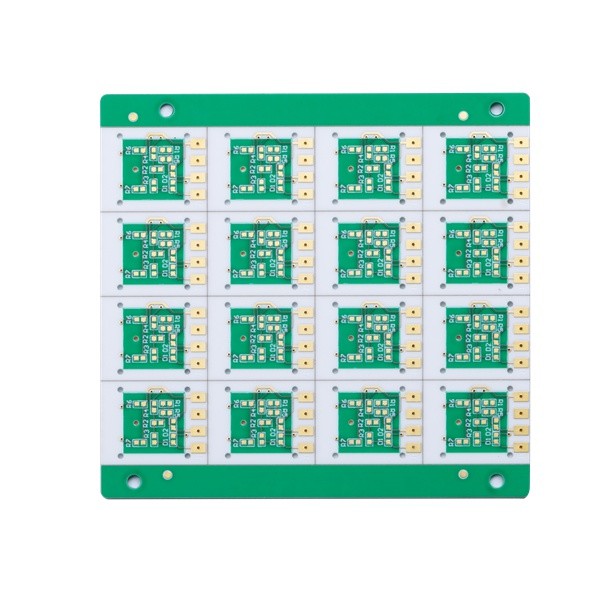

Fr4 High TG เซรามิค Pcb เขียว Circuit กระดาน แช่ทอง 0.4mm
บอร์ด PCB เซรามิก แผงวงจรพิมพ์เซรามิกสีเขียว วัสดุฐานเซรามิก วัสดุ TG สูงตัวนำความร้อนที่ดีเยี่ยม
แผงวงจรพิมพ์ฐานเซรามิกสีเขียว
PCB เซรามิกมีความถี่สูงและประสิทธิภาพทางไฟฟ้าที่ดีและมีค่าการนำความร้อนสูง เสถียรภาพทางเคมีและความร้อนที่ดีเยี่ยมทนต่อการกัดกร่อนได้ดีเยี่ยม ใช้กันอย่างแพร่หลายใน PCB บรรจุภัณฑ์เซมิคอนดักเตอร์และไมโครอิเล็กทรอนิกส์ บอร์ดผู้ให้บริการชิป LED ความสว่างสูง อุปกรณ์อิเล็กทรอนิกส์ยานยนต์และส่วนประกอบแสงสว่าง วัสดุกระจายความร้อนส่วนประกอบอิเล็กทรอนิกส์กำลังสูง ฯลฯ
PCB เซรามิกให้แหล่งกำเนิดปฏิกิริยาที่ดีที่สุดสำหรับวงจรพิมพ์เนื่องจากเหตุผลสองประการ คือ การนำความร้อนสูงและค่าสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) ต่ำPCB เซรามิกมีลักษณะเฉพาะและมีประโยชน์อย่างมาก เนื่องจากเป็นการทดแทนแผงวงจรพิมพ์แบบเดิมที่มีโครงสร้างเรียบง่ายและประสิทธิภาพที่เพิ่มขึ้น
ลักษณะของเซรามิก PCB:
1. แผงวงจรพิมพ์เซรามิกเป็นตัวนำความร้อนที่ดีเยี่ยม
2. แผงวงจรเซรามิกไม่กัดกร่อนด้วยสารเคมี
3.Ceramic PCBs ให้ความเข้ากันได้ทางกลในระดับสูง
4. โครงร่างความหนาแน่นสูงเป็นเรื่องง่ายบนกระดานเซรามิก
5.การปฏิบัติตามองค์ประกอบ CTA ของพวกเขานั้นยอดเยี่ยม
| รายการ | มาตรฐานปกติ |
| วัสดุ | FR-4; TG สูง FR-4;วัสดุฐานเซรามิก |
| ชั้น NO. | 1-20 |
| ขนาดกระดาน | 50mm*50mm-560mm*640mm |
| ความหนาของบอร์ด | 0.4mm-4.0mm |
| ค่าเผื่อความหนา | ±10% |
| ขนาดรูต่ำสุด | 0.15mm |
| ความหนาของทองแดง | 18um-105um |
| รูชุบทองแดง | 18um-30um |
| ความกว้างของรอยต่ำสุด | 0.1mm |
| ความกว้างของพื้นที่ขั้นต่ำ | 0.1mm |
| สีหน้ากากประสาน | สีเขียว สีฟ้า สีดำ สีแดง... |
| Surfae | แช่ทอง LF-HASL, OSP... |
| โครงร่างโปรไฟล์ | ซีเอ็นซี;วีตัด;ต่อย |
| การควบคุมอิมพีแดนซ์ | ±10% |
| ใบรับรอง | ISO9001 |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
