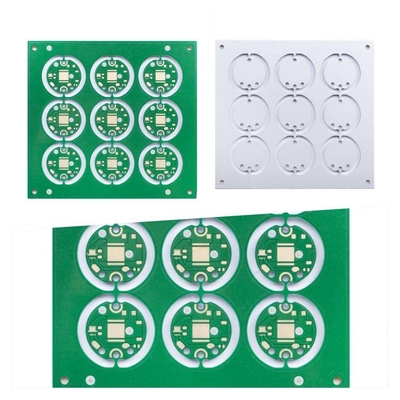

แผงวงจรพิมพ์อลูมิเนียม PCB ด้านเดียวไฟ LED 3.0mm 2oz

แผงวงจรพิมพ์อลูมิเนียม PCB ด้านเดียวไฟ LED 3.0mm 2oz

ด้านเดียว PCB บอร์ดอลูมิเนียม PCB ไฟ LED บอร์ด PCB ฐานอลูมิเนียม PCB อลูมิเนียมชั้นเดียว PCB อลูมิเนียม

แผงวงจรพิมพ์อลูมิเนียมด้านเดียว

ในบรรดา PCB แกนโลหะทั้งหมด Aluminium PCB เป็นประเภทที่พบบ่อยที่สุดวัสดุฐานประกอบด้วยแกนอะลูมิเนียมและวัสดุ FR4 มาตรฐานมีลักษณะเป็นชั้นหุ้มระบายความร้อนที่กระจายความร้อนในลักษณะที่มีประสิทธิภาพสูงในขณะที่ทำความเย็นส่วนประกอบและเพิ่มประสิทธิภาพโดยรวมของผลิตภัณฑ์ปัจจุบัน PCB ด้านหลังอะลูมิเนียมถือเป็นวิธีแก้ปัญหาสำหรับการใช้พลังงานสูงและความทนทานสูง

เลเยอร์: 1-32layer หากชั้นเป็น 20L หรือตัวเมียมากกว่า 20L จะต้องตรวจสอบบอร์ด
ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบ
ขนาดแผงขั้นต่ำคือ 5 * 5 มม.
วัตถุดิบของแผงวงจรพิมพ์ ได้แก่ FR4, Rogers, Halogen-free, High TG...
ความหนาของ PCB อยู่ที่ 0.2~4.0mm ถ้าความหนาน้อยกว่า 0.2 mm หรือมากกว่า 4 mm จะต้องตรวจสอบ
ความสามารถความหนาของทองแดง PCB คือ H ~ 5ozถ้ามากกว่า 5oz จะต้องทบทวนก่อน
ความทนทานต่อการโค้งงอและบิดเป็น 0.075%
ขนาดรูต่ำสุดคือ 0.15 มม. หากขนาดเจาะเล็กกว่า 0.15 มม. จะต้องยืนยันกระดานก่อน
ขนาดรูสูงสุดคือ 6.0 มม. หากรูขนาดมากกว่า 6 มม. จะต้องใช้การกัดเพื่อขยายรู
สีของแผงวงจรพิมพ์ ได้แก่ สีเขียว สีเขียวด้าน สีฟ้า สีน้ำเงินด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และอื่นๆ
สีของสีซิลค์สกรีน ได้แก่ สีขาว สีดำ และอื่นๆ
พื้นผิวแผงวงจรพิมพ์ประกอบด้วย HASL ไร้สารตะกั่ว, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger เป็นต้น

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ

Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
