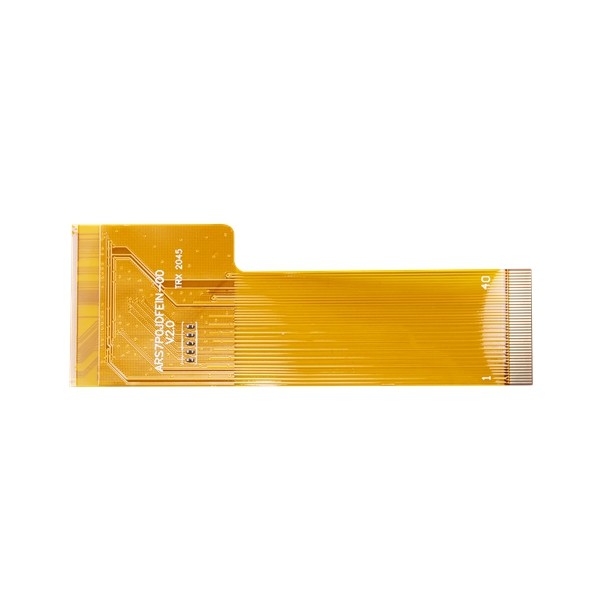

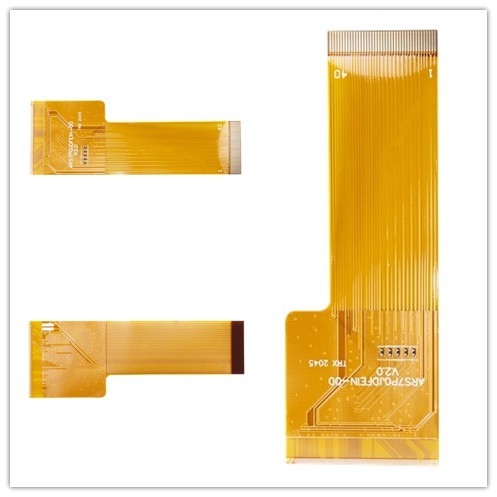

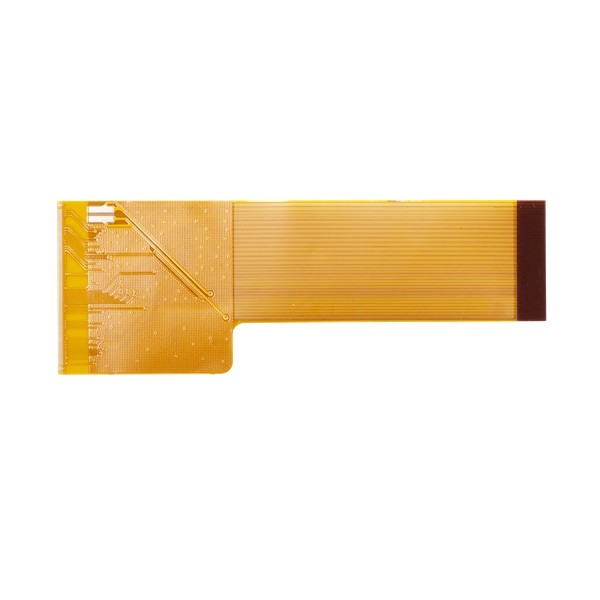

บอร์ด PCB แบบยืดหยุ่นฟิล์มโพลีเมอร์ 0.1 มม. 2 ชั้นแข็งแบบยืดหยุ่น Pcb น้ำหนักเบา

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xPCB Layer | PCB ยืดหยุ่น 2 ชั้น | วัสดุ | ฟิล์มโพลีเมอร์ |
---|---|---|---|
เลเยอร์บอร์ด | 2L | เสร็จสิ้นการรักษา | ENIG |
ความหนาของทองแดง | 1/1oz | ขนาดเจาะขั้นต่ำ | 0.1mm |
แสงสูง | ODM OEM Flex PCB กระดาน,0.1 มม. บอร์ด PCB แบบยืดหยุ่น,0.1 มม. 2 ชั้นแข็งแบบยืดหยุ่น Pcb |
บอร์ด PCB แบบยืดหยุ่นฟิล์มโพลีเมอร์ 0.1 มม. 2 ชั้นแข็งแบบยืดหยุ่น Pcb น้ำหนักเบา
บอร์ด PCB แบบยืดหยุ่น 2 ชั้น PCB แบบยืดหยุ่น 2L แผงวงจรพิมพ์แบบยืดหยุ่น 2L แผงวงจรพิมพ์แบบยืดหยุ่น
PCB ยืดหยุ่น 2 ชั้น
วงจรแบบยืดหยุ่น (เรียกอีกอย่างว่าวงจรแบบยืดหยุ่น แผงวงจรพิมพ์แบบยืดหยุ่น PCB แบบยืดหยุ่น ฯลฯ) ประกอบด้วยฟิล์มโพลีเมอร์ที่เป็นฉนวนบางๆ ที่มีรูปแบบวงจรนำไฟฟ้าติดอยู่ด้วย และโดยทั่วไปจะเคลือบด้วยโพลีเมอร์บางๆ เพื่อป้องกันวงจรตัวนำเทคโนโลยีนี้ถูกนำมาใช้ในการเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์ตั้งแต่เมื่อนานมาแล้วปัจจุบันเป็นหนึ่งในเทคโนโลยีการเชื่อมต่อโครงข่ายที่สำคัญที่สุดที่ใช้สำหรับการผลิตผลิตภัณฑ์อิเล็กทรอนิกส์ขั้นสูงจำนวนมาก
ในทางปฏิบัติ มีวงจรแบบยืดหยุ่นได้หลายประเภท รวมถึงวงจรโลหะชั้นเดียว วงจรสองด้าน หลายชั้น และวงจรเฟล็กซ์แบบแข็งวงจรสามารถเกิดขึ้นได้จากการกัดผิวโลหะฟอยล์ (โดยปกติเป็นทองแดง) จากฐานพอลิเมอร์ การชุบโลหะ หรือการพิมพ์หมึกนำไฟฟ้าระหว่างกระบวนการอื่นๆ
ข้อได้เปรียบ:
1) ความแม่นยำของการออกแบบอุปกรณ์อิเล็กทรอนิกส์ขั้นสูงส่วนใหญ่ที่ใช้กันอยู่ในปัจจุบันนี้ใช้แผงวงจรแบบยืดหยุ่นเนื่องจากมีความเที่ยงตรงสูงที่คาดไว้
2) มีน้ำหนักเบาแผงวงจรสามารถพับได้ง่าย จึงจัดวางในช่องต่างๆ ได้
3) ประสิทธิภาพระยะยาวคุณสมบัติที่เหนือกว่าของแผงวงจรแบบยืดหยุ่นช่วยให้มีความทนทานและประสิทธิภาพในระยะยาวลักษณะเฉพาะของความเหนียวและมวลต่ำที่มีอยู่ในแผงเหล่านี้ช่วยให้สามารถเอาชนะอิทธิพลของการสั่นสะเทือน ดังนั้นจึงทำให้มีสมรรถนะที่ดีขึ้น
4) การกระจายความร้อนเนื่องจากแผงวงจรมีการออกแบบที่กะทัดรัด จึงทำให้มีเส้นทางระบายความร้อนที่สั้นกว่าและกระจายความร้อนได้เร็วกว่าเมื่อเทียบกับ PCB ชนิดอื่น
5) ความยืดหยุ่นเนื่องจากความสามารถในการยืดหยุ่น จึงง่ายต่อการดัดแผงวงจรที่มีความยืดหยุ่นไปยังระดับต่างๆ เมื่อทำการติดตั้ง จึงทำให้สามารถเพิ่มระดับการทำงานของอุปกรณ์อิเล็กทรอนิกส์ต่างๆ ได้
ความสามารถของเทคโนโลยี FPC | |||
แอตทริบิวต์ (ขนาดทั้งหมดเป็น mils เว้นแต่ ระบุไว้เป็นอย่างอื่น) |
การผลิตจำนวนมาก (ผลผลิต≥ 80%,Cpk≥1.33) |
จำนวนเล็กน้อย(ผลผลิต≥60%, คีย์ ผลผลิตข้อมูลจำเพาะ≥80% |
ตัวอย่าง |
FPC(ใช่/ไม่ใช่) | ใช่ | ใช่ | ใช่ |
จำนวนชั้น/โครงสร้าง สูงสุด | 2 | 4 | 6 |
ขนาด(L×ว), แม็กซ์ | 550mm*250mm | 550mm*250mm | 700mm*250mm |
ความหนาที่กำหนด (มม.) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
ความทนทานต่อความหนา | ±10%(>0.3mm)/±0.03mm(≤0.3 มม.) | ±10%(>0.3mm)/±0.03mm(≤0.3 มม.) | ±10%(>0.3mm)/±0.03mm(≤0.3 มม.) |
พื้นผิวเสร็จสิ้นประเภท | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
ซอฟท์ ENIG(ใช่/ไม่ใช่) | ไม่ | ไม่ | ไม่ |
ประเภทวัสดุพื้นฐาน | PI | PI | PILCPTK |
ความหนาของแผ่นปิด (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
ความหนาของกาว (อืม) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
ความหนาของทองแดง Min./Max.(อืม) | 12-70 | 12-70 | 12-70 |
ความหนาของวัสดุฐาน ต่ำสุด/สูงสุด(อืม) | 25-75 | 25-75 | 25-100 |
ขนาดรูเจาะแบบกลไก (DHS) ต่ำสุด | 0.15 | 0.15 | 0.15 |
อัตราส่วนการชุบสูงสุด | 3:1 | 3:1 | 5:1 |
ขนาดแผ่น ขั้นต่ำ | มีรูทะลุ:0.4mm ไม่มีรูทะลุ:0.2mm |
มีรูทะลุ:0.4mm ไม่มีรูทะลุ:0.2mm |
มีรูทะลุ:0.3mm ไม่มีรูทะลุ:0.2mm |
ความทนทานต่อขนาดแผ่น | 20% | 20% | 10% |
Pad to pad พื้นที่ Min. | 4mil | 4mil | 4mil |
แผ่นเพื่อร่างความอดทน | ±3mil | ±3mil | ±2mil |
ความถูกต้องของตำแหน่งรูปแบบ | ±3mil | ±3mil | ±2mil |
ความถูกต้องของตำแหน่งรูปแบบจากด้านบนลงล่าง | ±3mil | ±3mil | ±2mil |
เลเซอร์ผ่านเส้นผ่านศูนย์กลางรู/แผ่น, ต่ำสุด. | 4/12mil | 4/10mil | 4/10mil |
Outerlayer(Hoz+plating) เส้นความกว้าง/ช่องว่าง Min. | 3/3mil | 3/3mil | 2/2mil |
ความกว้าง/ช่องว่างของเส้นชั้นใน (Hoz) ขั้นต่ำ | 3/3mil | 3/3mil | 2/2mil |
ความทนทานต่อความกว้างของเส้นด้านใน | ±10% | ±10% | ±10% |
การลงทะเบียน Outerlayer ขั้นต่ำ(เส้นผ่านศูนย์กลางของแผ่นรอง = DHS + X) | ดีเอชเอส + 8 | ดีเอชเอส + 8 | ดีเอชเอส + 6 |
การลงทะเบียนชั้นใน ขั้นต่ำ(เส้นผ่านศูนย์กลางของแผ่น = DHS + X) (L≤4 ชั้น) | ดีเอชเอส + 10 | ดีเอชเอส + 10 | ดีเอชเอส + 8 |
เลเซอร์ผ่านระยะพิทช์ ต่ำสุด | 0.40mm | 0.40mm | 0.35mm |
ระยะพิทช์ของรูเครื่องกล ขั้นต่ำ | 0.50mm | 0.50mm | 0.40mm |
พิกัดความเผื่อของตำแหน่งรูเจาะ | ±2mil | ±2mil | ±2mil |
ความทนทานต่อขนาดรู | ±2mil | ±2mil | ±2mil |
ความถูกต้องของตำแหน่งจากรูเครื่องมือ (PTH&NPTH) ถึง pad | ±3mil | ±3mil | ±2mil |
ความถูกต้องของตำแหน่งตั้งแต่รูเครื่องมือ (PTH&NPTH) ถึงโครงร่าง | ±3mil | ±3mil | ±2mil |
ความทนทานต่อขนาดเค้าร่าง | ±2mil | ±2mil | ±2mil |
ทะเบียน/เขื่อน LPI ขั้นต่ำ | 2mil/4mil | 2mil/4mil | 2mil/3mil |
เขื่อน LPI บน CVL | 8mil | 8mil | 8mil |
ผ้าคลุมเปิดหน้าต่าง/เขื่อน | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3มม./0.2มม. |
การลงทะเบียน Coverlay / การไหลของเรซิน | 4mil | 4mil | 2mil |
วัสดุความแข็ง | FR4/PI/เหล็ก | FR4/PI/เหล็ก | FR4/PI/เหล็ก |
เขื่อนกั้นน้ำ มิน | 12mil | 12mil | 8mil |
การลงทะเบียนความแข็ง/การไหลของเรซิน | 8mil/4mil | 8mil/4mil | 4mil/2mil |
ความทนทานต่ออิมพิแดนซ์ | 10% | 10% | 5% |
ความน่าเชื่อถือทางความร้อน (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
วัสดุและโครงสร้างที่ผ่านการรับรอง UL | PI | PI | PI |
คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
แผงวงจรพิมพ์, การประกอบวงจรพิมพ์, คำสั่งต้นแบบอย่างรวดเร็ว
2. ระยะเวลารอคอยสินค้าของคุณเร็วแค่ไหน?
บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H
3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
รายการตัวอย่าง:
PCB Layer | 4L |
พื้นผิว PCB | ENIG |
วัสดุ PCB | FR4, TG135 |
ความหนาของทองแดงสำเร็จรูป | 2/2/2/2oz |
สีหน้ากากประสาน | สองด้าน สีแดง |
ซิลค์สกรีน | สองด้าน สีดำ |
ปริมาณ | 1000 ชิ้น 2 สัปดาห์ |
4. เงื่อนไขการชำระเงินของคุณเป็นอย่างไรยอมรับ?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
