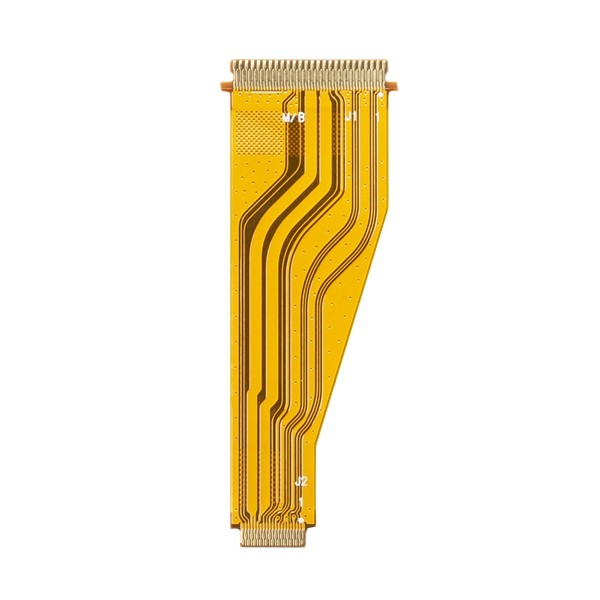

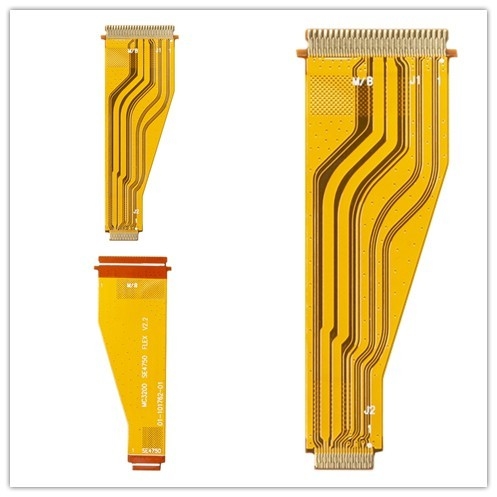

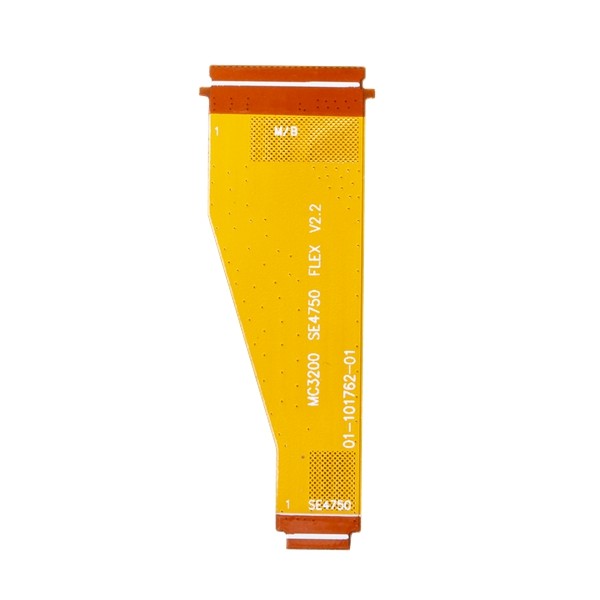

แผ่นโพลีเมอร์แบบยืดหยุ่นแผ่น PCB สองด้าน 3mil 1oz ENIG สำเร็จรูป
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| PCB Layer | วงจรยืดหยุ่นสองด้าน | วัสดุ | PI |
|---|---|---|---|
| เลเยอร์บอร์ด | 2L | เสร็จสิ้นการรักษา | ENIG |
| ความหนาของทองแดง | 1oz | ขนาดเจาะขั้นต่ำ | 0.1mm |
| แสงสูง | บอร์ด PCB แบบยืดหยุ่นสองด้านขนาด 1 ออนซ์,บอร์ด PCB แบบยืดหยุ่นสองด้านขนาด 3 มิล,การผลิต PCB แบบยืดหยุ่น 3 มิล |
||
รายละเอียดสินค้า
แผ่นโพลีเมอร์แบบยืดหยุ่นแผ่น PCB สองด้าน 3mil 1oz ENIG สำเร็จรูป
Flex PCB กระดาน ฟิล์มโพลีเมอร์ การจัดหา Pcb การผลิต PCB อิเล็กทรอนิกส์ ส่วนประกอบ PCB การประกอบ Rohs Compliant PCB
วงจรยืดหยุ่นสองด้าน
วงจรแบบยืดหยุ่น (เรียกอีกอย่างว่าวงจรแบบยืดหยุ่น แผงวงจรพิมพ์แบบยืดหยุ่น PCB แบบยืดหยุ่น ฯลฯ) ประกอบด้วยฟิล์มโพลีเมอร์ที่เป็นฉนวนบางๆ ที่มีรูปแบบวงจรนำไฟฟ้าติดอยู่ด้วย และโดยทั่วไปจะเคลือบด้วยโพลีเมอร์บางๆ เพื่อป้องกันวงจรตัวนำเทคโนโลยีนี้ถูกนำมาใช้ในการเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์ตั้งแต่เมื่อนานมาแล้วปัจจุบันเป็นหนึ่งในเทคโนโลยีการเชื่อมต่อโครงข่ายที่สำคัญที่สุดที่ใช้สำหรับการผลิตผลิตภัณฑ์อิเล็กทรอนิกส์ขั้นสูงจำนวนมาก
ในทางปฏิบัติ มีวงจรแบบยืดหยุ่นได้หลายประเภท รวมถึงวงจรโลหะชั้นเดียว วงจรสองด้าน หลายชั้น และวงจรเฟล็กซ์แบบแข็งวงจรสามารถเกิดขึ้นได้จากการกัดผิวโลหะฟอยล์ (โดยปกติเป็นทองแดง) จากฐานพอลิเมอร์ การชุบโลหะ หรือการพิมพ์หมึกนำไฟฟ้าระหว่างกระบวนการอื่นๆ
ข้อได้เปรียบ:
1) ความแม่นยำของการออกแบบอุปกรณ์อิเล็กทรอนิกส์ขั้นสูงส่วนใหญ่ที่ใช้กันอยู่ในปัจจุบันนี้ใช้แผงวงจรแบบยืดหยุ่นเนื่องจากมีความเที่ยงตรงสูงที่คาดไว้
2) มีน้ำหนักเบาแผงวงจรสามารถพับได้ง่าย จึงจัดวางในช่องต่างๆ ได้
3) ประสิทธิภาพระยะยาวคุณสมบัติที่เหนือกว่าของแผงวงจรแบบยืดหยุ่นช่วยให้มีความทนทานและประสิทธิภาพในระยะยาวลักษณะเฉพาะของความเหนียวและมวลต่ำที่มีอยู่ในแผงเหล่านี้ช่วยให้สามารถเอาชนะอิทธิพลของการสั่นสะเทือน ดังนั้นจึงทำให้มีสมรรถนะที่ดีขึ้น
4) การกระจายความร้อนเนื่องจากแผงวงจรมีการออกแบบที่กะทัดรัด จึงทำให้มีเส้นทางระบายความร้อนที่สั้นกว่าและกระจายความร้อนได้เร็วกว่าเมื่อเทียบกับ PCB ชนิดอื่น
5) ความยืดหยุ่นเนื่องจากความสามารถในการยืดหยุ่น จึงง่ายต่อการดัดแผงวงจรที่มีความยืดหยุ่นไปยังระดับต่างๆ เมื่อทำการติดตั้ง จึงทำให้สามารถเพิ่มระดับการทำงานของอุปกรณ์อิเล็กทรอนิกส์ต่างๆ ได้
| ความสามารถของเทคโนโลยี FPC | |||
| แอตทริบิวต์ (ขนาดทั้งหมดเป็น mils เว้นแต่ ระบุไว้เป็นอย่างอื่น) |
การผลิตจำนวนมาก (ผลผลิต≥ 80%,Cpk≥1.33) |
จำนวนเล็กน้อย(ผลผลิต≥60%, คีย์ ผลผลิตข้อมูลจำเพาะ≥80% |
ตัวอย่าง |
| FPC(ใช่/ไม่ใช่) | ใช่ | ใช่ | ใช่ |
| จำนวนชั้น/โครงสร้าง สูงสุด | 2 | 4 | 6 |
| ขนาด(L×ว), แม็กซ์ | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| ความหนาที่กำหนด (มม.) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| ความทนทานต่อความหนา | ±10%(>0.3mm)/±0.03mm(≤0.3 มม.) | ±10%(>0.3mm)/±0.03mm(≤0.3 มม.) | ±10%(>0.3mm)/±0.03mm(≤0.3 มม.) |
| พื้นผิวเสร็จสิ้นประเภท | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| ซอฟท์ ENIG(ใช่/ไม่ใช่) | ไม่ | ไม่ | ไม่ |
| ประเภทวัสดุพื้นฐาน | PI | PI | PILCPTK |
| ความหนาของแผ่นปิด (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| ความหนาของกาว (อืม) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| ความหนาของทองแดง Min./Max.(อืม) | 12-70 | 12-70 | 12-70 |
| ความหนาของวัสดุฐาน ต่ำสุด/สูงสุด(อืม) | 25-75 | 25-75 | 25-100 |
| ขนาดรูเจาะแบบกลไก (DHS) ต่ำสุด | 0.15 | 0.15 | 0.15 |
| อัตราส่วนการชุบสูงสุด | 3:1 | 3:1 | 5:1 |
| ขนาดแผ่น ขั้นต่ำ | มีรูทะลุ:0.4mm ไม่มีรูทะลุ:0.2mm |
มีรูทะลุ:0.4mm ไม่มีรูทะลุ:0.2mm |
มีรูทะลุ:0.3mm ไม่มีรูทะลุ:0.2mm |
| ความทนทานต่อขนาดแผ่น | 20% | 20% | 10% |
| Pad to pad พื้นที่ Min. | 4mil | 4mil | 4mil |
| แผ่นเพื่อร่างความอดทน | ±3mil | ±3mil | ±2mil |
| ความถูกต้องของตำแหน่งรูปแบบ | ±3mil | ±3mil | ±2mil |
| ความถูกต้องของตำแหน่งรูปแบบจากด้านบนลงล่าง | ±3mil | ±3mil | ±2mil |
| เลเซอร์ผ่านเส้นผ่านศูนย์กลางรู/แผ่น, ต่ำสุด. | 4/12mil | 4/10mil | 4/10mil |
| Outerlayer(Hoz+plating) เส้นความกว้าง/ช่องว่าง Min. | 3/3mil | 3/3mil | 2/2mil |
| ความกว้าง/ช่องว่างของเส้นชั้นใน (Hoz) ขั้นต่ำ | 3/3mil | 3/3mil | 2/2mil |
| ความทนทานต่อความกว้างของเส้นด้านใน | ±10% | ±10% | ±10% |
| การลงทะเบียน Outerlayer ขั้นต่ำ(เส้นผ่านศูนย์กลางของแผ่นรอง = DHS + X) | ดีเอชเอส + 8 | ดีเอชเอส + 8 | ดีเอชเอส + 6 |
| การลงทะเบียนชั้นใน ขั้นต่ำ(เส้นผ่านศูนย์กลางของแผ่น = DHS + X) (L≤4 ชั้น) | ดีเอชเอส + 10 | ดีเอชเอส + 10 | ดีเอชเอส + 8 |
| เลเซอร์ผ่านระยะพิทช์ ต่ำสุด | 0.40mm | 0.40mm | 0.35mm |
| ระยะพิทช์ของรูเครื่องกล ขั้นต่ำ | 0.50mm | 0.50mm | 0.40mm |
| พิกัดความเผื่อของตำแหน่งรูเจาะ | ±2mil | ±2mil | ±2mil |
| ความทนทานต่อขนาดรู | ±2mil | ±2mil | ±2mil |
| ความถูกต้องของตำแหน่งจากรูเครื่องมือ (PTH&NPTH) ถึง pad | ±3mil | ±3mil | ±2mil |
| ความถูกต้องของตำแหน่งตั้งแต่รูเครื่องมือ (PTH&NPTH) ถึงโครงร่าง | ±3mil | ±3mil | ±2mil |
| ความทนทานต่อขนาดเค้าร่าง | ±2mil | ±2mil | ±2mil |
| ทะเบียน/เขื่อน LPI ขั้นต่ำ | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| เขื่อน LPI บน CVL | 8mil | 8mil | 8mil |
| ผ้าคลุมเปิดหน้าต่าง/เขื่อน | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3มม./0.2มม. |
| การลงทะเบียน Coverlay / การไหลของเรซิน | 4mil | 4mil | 2mil |
| วัสดุความแข็ง | FR4/PI/เหล็ก | FR4/PI/เหล็ก | FR4/PI/เหล็ก |
| เขื่อนกั้นน้ำ มิน | 12mil | 12mil | 8mil |
| การลงทะเบียนความแข็ง/การไหลของเรซิน | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| ความทนทานต่ออิมพิแดนซ์ | 10% | 10% | 5% |
| ความน่าเชื่อถือทางความร้อน (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
| วัสดุและโครงสร้างที่ผ่านการรับรอง UL | PI | PI | PI |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
คิว2:กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน
คิว3: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
คิว4:ปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ภาษีนำเข้าที่ยังไม่ได้ชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q5:อะไรคือระยะเวลารอคอยสินค้ามาตรฐานของคุณสำหรับ การผลิต?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
