การสร้างแผงวงจรต้นแบบสองชั้นแบบยืดหยุ่น 8mil
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| PCB Layer | แผงวงจรต้นแบบแบบยืดหยุ่นสองชั้น | วัสดุ | PI |
|---|---|---|---|
| เลเยอร์บอร์ด | 2L | เสร็จสิ้นการรักษา | ENIG |
| ความหนาของทองแดง | 1/1oz | ขนาดเจาะขั้นต่ำ | 0.1mm |
| แสงสูง | ODM Prototype Circuit กระดาน,8mil Prototype Circuit กระดาน,8mil flex circuit กระดาน |
||
รายละเอียดสินค้า
การสร้างแผงวงจรต้นแบบสองชั้นแบบยืดหยุ่น 8mil
Flex PCB กระดาน แผงวงจร PCBA แผงวงจร Pcba แผงวงจรพิมพ์ PCBA

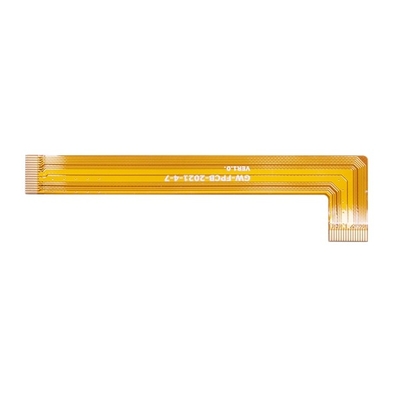

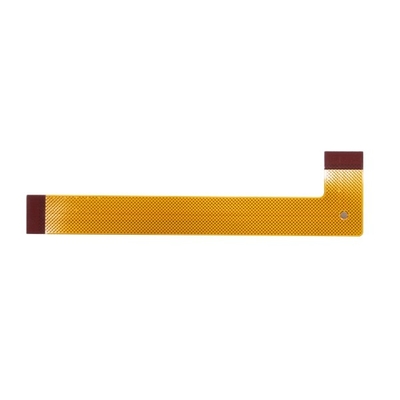

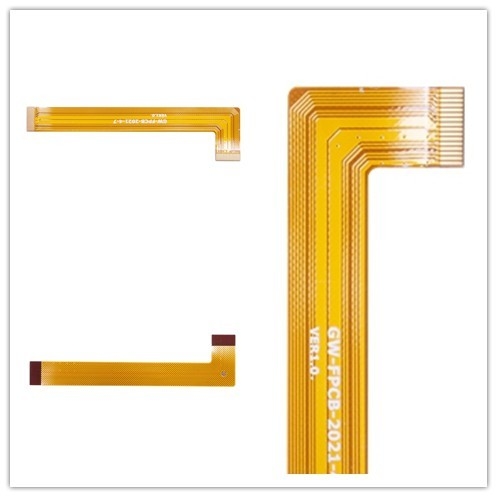

บอร์ด PCB แบบยืดหยุ่นสองชั้น
ข้อได้เปรียบ:
1) ความแม่นยำของการออกแบบอุปกรณ์อิเล็กทรอนิกส์ขั้นสูงส่วนใหญ่ที่ใช้กันอยู่ในปัจจุบันนี้ใช้แผงวงจรแบบยืดหยุ่นเนื่องจากมีความเที่ยงตรงสูงที่คาดไว้
2) มีน้ำหนักเบาแผงวงจรสามารถพับได้ง่าย จึงจัดวางในช่องต่างๆ ได้
3) ประสิทธิภาพระยะยาวคุณสมบัติที่เหนือกว่าของแผงวงจรแบบยืดหยุ่นช่วยให้มีความทนทานและประสิทธิภาพในระยะยาวลักษณะเฉพาะของความเหนียวและมวลต่ำที่มีอยู่ในแผงเหล่านี้ช่วยให้สามารถเอาชนะอิทธิพลของการสั่นสะเทือน ดังนั้นจึงทำให้มีสมรรถนะที่ดีขึ้น
4) การกระจายความร้อนเนื่องจากแผงวงจรมีการออกแบบที่กะทัดรัด จึงทำให้มีเส้นทางระบายความร้อนที่สั้นกว่าและกระจายความร้อนได้เร็วกว่าเมื่อเทียบกับ PCB ชนิดอื่น
5) ความยืดหยุ่นเนื่องจากความสามารถในการยืดหยุ่น จึงง่ายต่อการดัดแผงวงจรที่มีความยืดหยุ่นไปยังระดับต่างๆ เมื่อทำการติดตั้ง จึงทำให้สามารถเพิ่มระดับการทำงานของอุปกรณ์อิเล็กทรอนิกส์ต่างๆ ได้
| ความสามารถของเทคโนโลยี FPC | |||
| แอตทริบิวต์ (ขนาดทั้งหมดเป็น mils เว้นแต่ ระบุไว้เป็นอย่างอื่น) |
การผลิตจำนวนมาก (ผลผลิต≥ 80%,Cpk≥1.33) |
จำนวนเล็กน้อย(ผลผลิต≥60%, คีย์ ผลผลิตข้อมูลจำเพาะ≥80% |
ตัวอย่าง |
| FPC(ใช่/ไม่ใช่) | ใช่ | ใช่ | ใช่ |
| จำนวนชั้น/โครงสร้าง สูงสุด | 2 | 4 | 6 |
| ขนาด(L×ว), แม็กซ์ | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| ความหนาที่กำหนด (มม.) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| ความทนทานต่อความหนา | ±10%(>0.3mm)/±0.03mm(≤0.3 มม.) | ±10%(>0.3mm)/±0.03mm(≤0.3 มม.) | ±10%(>0.3mm)/±0.03mm(≤0.3 มม.) |
| พื้นผิวเสร็จสิ้นประเภท | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| ซอฟท์ ENIG(ใช่/ไม่ใช่) | ไม่ | ไม่ | ไม่ |
| ประเภทวัสดุพื้นฐาน | PI | PI | PILCPTK |
| ความหนาของแผ่นปิด (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| ความหนาของกาว (อืม) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| ความหนาของทองแดง Min./Max.(อืม) | 12-70 | 12-70 | 12-70 |
| ความหนาของวัสดุฐาน ต่ำสุด/สูงสุด(อืม) | 25-75 | 25-75 | 25-100 |
| ขนาดรูเจาะแบบกลไก (DHS) ต่ำสุด | 0.15 | 0.15 | 0.15 |
| อัตราส่วนการชุบสูงสุด | 3:1 | 3:1 | 5:1 |
| ขนาดแผ่น ขั้นต่ำ | มีรูทะลุ:0.4mm ไม่มีรูทะลุ:0.2mm |
มีรูทะลุ:0.4mm ไม่มีรูทะลุ:0.2mm |
มีรูทะลุ:0.3mm ไม่มีรูทะลุ:0.2mm |
| ความทนทานต่อขนาดแผ่น | 20% | 20% | 10% |
| Pad to pad พื้นที่ Min. | 4mil | 4mil | 4mil |
| แผ่นเพื่อร่างความอดทน | ±3mil | ±3mil | ±2mil |
| ความถูกต้องของตำแหน่งรูปแบบ | ±3mil | ±3mil | ±2mil |
| ความถูกต้องของตำแหน่งรูปแบบจากด้านบนลงล่าง | ±3mil | ±3mil | ±2mil |
| เลเซอร์ผ่านเส้นผ่านศูนย์กลางรู/แผ่น, ต่ำสุด. | 4/12mil | 4/10mil | 4/10mil |
| Outerlayer(Hoz+plating) เส้นความกว้าง/ช่องว่าง Min. | 3/3mil | 3/3mil | 2/2mil |
| ความกว้าง/ช่องว่างของเส้นชั้นใน (Hoz) ขั้นต่ำ | 3/3mil | 3/3mil | 2/2mil |
| ความทนทานต่อความกว้างของเส้นภายใน | ±10% | ±10% | ±10% |
| การลงทะเบียน Outerlayer ขั้นต่ำ(เส้นผ่านศูนย์กลางของแผ่นรอง = DHS + X) | ดีเอชเอส + 8 | ดีเอชเอส + 8 | ดีเอชเอส + 6 |
| การลงทะเบียนชั้นใน ขั้นต่ำ(เส้นผ่านศูนย์กลางของแผ่น = DHS + X) (L≤4 ชั้น) | ดีเอชเอส + 10 | ดีเอชเอส + 10 | ดีเอชเอส + 8 |
| เลเซอร์ผ่านระยะพิทช์ ต่ำสุด | 0.40mm | 0.40mm | 0.35mm |
| ระยะพิทช์ของรูเครื่องกล ขั้นต่ำ | 0.50mm | 0.50mm | 0.40mm |
| พิกัดความเผื่อของตำแหน่งรูเจาะ | ±2mil | ±2mil | ±2mil |
| ความทนทานต่อขนาดรู | ±2mil | ±2mil | ±2mil |
| ความถูกต้องของตำแหน่งจากรูเครื่องมือ (PTH&NPTH) ถึง pad | ±3mil | ±3mil | ±2mil |
| ความถูกต้องของตำแหน่งตั้งแต่รูเครื่องมือ (PTH&NPTH) ถึงโครงร่าง | ±3mil | ±3mil | ±2mil |
| ความทนทานต่อขนาดเค้าร่าง | ±2mil | ±2mil | ±2mil |
| ทะเบียน/เขื่อน LPI ขั้นต่ำ | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| เขื่อน LPI บน CVL | 8mil | 8mil | 8mil |
| ผ้าคลุมเปิดหน้าต่าง/เขื่อน | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3มม./0.2มม. |
| การลงทะเบียน Coverlay / การไหลของเรซิน | 4mil | 4mil | 2mil |
| วัสดุความแข็ง | FR4/PI/เหล็ก | FR4/PI/เหล็ก | FR4/PI/เหล็ก |
| เขื่อนกั้นน้ำ มิน | 12mil | 12mil | 8mil |
| การลงทะเบียนความแข็ง/การไหลของเรซิน | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| ความทนทานต่ออิมพิแดนซ์ | 10% | 10% | 5% |
| ความน่าเชื่อถือทางความร้อน (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
| วัสดุและโครงสร้างที่ผ่านการรับรอง UL | PI | PI | PI |
คำถามที่พบบ่อย:
Q1: ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
A: ไม่มีขั้นต่ำ ปริมาณจะมีผลกับราคาเท่านั้นโปรดติดต่อเราสำหรับ RFQ
Q2: โดยปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ภาษีนำเข้าที่ยังไม่ได้ชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q3: กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน
Q4: ประเทศใดที่คุณเคยทำงานด้วย?
A:USA, แคนาดา, อิตาลี, เยอรมนี, สหราชอาณาจักร, สเปน, ฝรั่งเศส, รัสเซีย, อิหร่าน, ตุรกี, สาธารณรัฐเช็ก, ออสเตรีย, ออสเตรเลีย, บราซิล, ญี่ปุ่น, อินเดียเป็นต้น
Q5: คุณให้บริการ PCB Assembly ด้วยหรือไม่?
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
