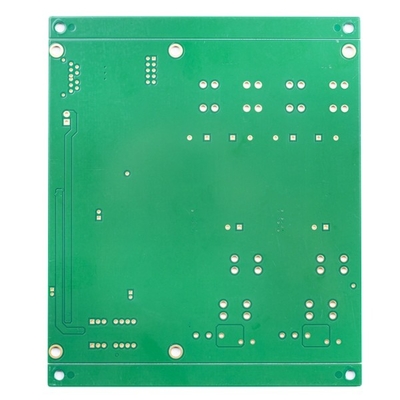

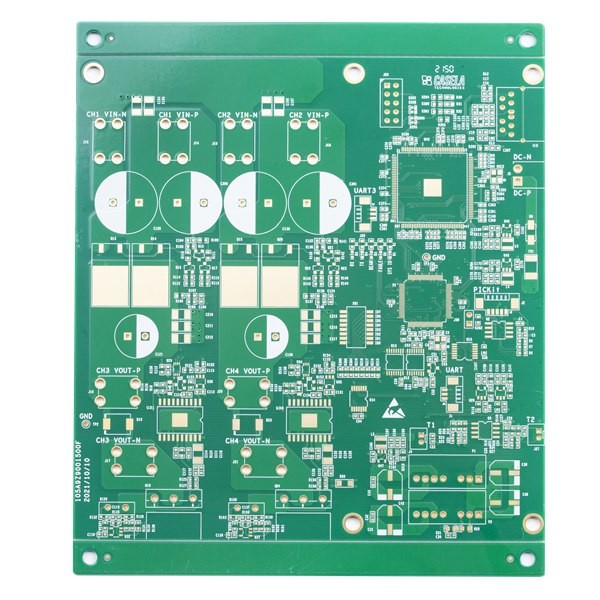

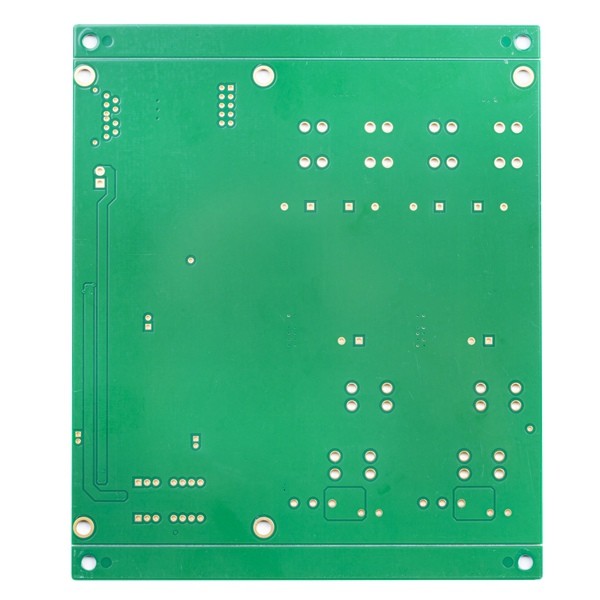

TG150 ฮาโลเจนฟรี Fr4 PCB กระดาน สองด้าน 1.6mm 6mil แช่ทอง

TG150 ฮาโลเจนฟรี Fr4 PCB Board สองด้าน 1.6mm 6mil Immersion Gold

สองด้าน PCB เรซิ่นเสียบรูควบคุมความต้านทานการควบคุมฮาโลเจนฟรีวัสดุ TG150 วัสดุกระดานสองด้าน

PCB . ปราศจากฮาโลเจนสองด้าน

วงจร HSX ครอบคลุมพื้นที่การผลิตรวม 10,000 ตารางเมตร มีพนักงานมากกว่า 350 คน ผลิต PCB มากกว่า 5,000 ชนิดต่อเดือนผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์การแพทย์ และการบินและอวกาศ

ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศHSX เป็นเจ้าของทีมที่มีการศึกษาสูงและมีประสบการณ์และอุปกรณ์การผลิตขั้นสูง

ขนาดแผงของความสามารถของโรงงาน HSX คือสูงสุด 740x500 มม. แต่เมื่อขนาดแผงใหญ่กว่า 600 มม. จะต้องตรวจสอบก่อนและขนาดแผงขั้นต่ำที่เราสามารถเข้าถึงได้คือ 5*5 มม.

ความหนาของ PCB ที่เราสามารถเข้าถึงได้คือตั้งแต่ 0.2 มม. ถึง 4.0 มม. เมื่อความหนาของบอร์ดต่ำกว่า 0.2 มม. หรือสูงกว่า 4 มม. บอร์ดจะต้องได้รับการประเมินในตอนแรก(ปล.เมื่อความหนาของบอร์ดเท่ากับหรือน้อยกว่า 0.6 มม. จะไม่ใช้กับพื้นผิว HASL สำเร็จรูป)

ความหนาของทองแดงฐานชั้นในและชั้นนอกมีขนาดเล็กที่สุด 0.3/0.5 ออนซ์ และสูงสุด 3 ออนซ์

0.15 มม. คือความสามารถขนาดรูต่ำสุดของโรงงาน เมื่อขนาดรูเล็กกว่า 0.15 มม. บอร์ดจะต้องได้รับการตรวจสอบในตอนแรก

สีของตัวต้านทานบัดกรีประกอบด้วยสีเขียว สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และตามที่ลูกค้าระบุ

สีของขามี สีขาว สีดำ และตามที่ลูกค้ากำหนด

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือบริษัทการค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q5: เวลานำมาตรฐานของคุณสำหรับ PCB คืออะไร?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ

Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
