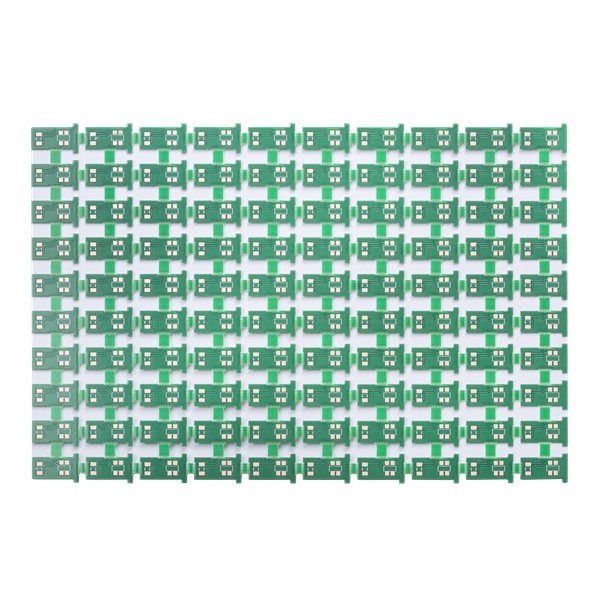

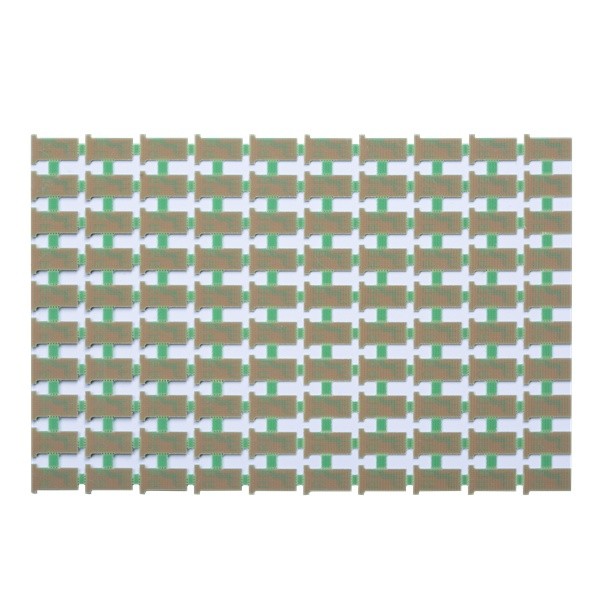

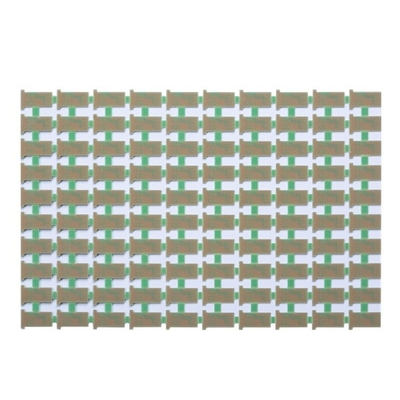

หน้ากากประสานสีเขียว FR4 แผ่น PCB บางเฉียบด้านเดียว 10mil
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | แผงวงจรพิมพ์บางด้านเดียว | Marterial | FR4 KB |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว | OSP | ความหนาของบอร์ด | 0.4mm |
| ความหนาของทองแดง | 1/0OZ | Min. นาที. line distance/space ระยะทาง/ช่องว่าง | 10/10mil |
| หน้ากากประสาน | สีเขียว KSM | รูเจาะเครื่องกลที่เล็กที่สุด | 0.5mm |
| ข้อกำหนดพิเศษ | ทองแดงรู 25um | แอพพลิเคชั่นการสื่อสารผลิตภัณฑ์ | ผลิตภัณฑ์ดิจิทัล |
| แสงสูง | 10mil FR4 Ultra Thin PCB,10mil Ultra Thin PCB,10mil FR4 แผ่น PCB ด้านเดียว |
||
รายละเอียดสินค้า
หน้ากากประสานสีเขียว FR4 แผ่น PCB บางเฉียบด้านเดียว 10mil
แผ่นวงจรพิมพ์บางพิเศษ PCB ผลิตภัณฑ์ดิจิตอล หน้ากากประสานสีเขียว FR4 PCB PCB ด้านเดียว
แผงวงจรพิมพ์บางด้านเดียว
เลเยอร์: 1-32layer หากชั้นเป็น 20L หรือตัวเมียมากกว่า 20L จะต้องตรวจสอบบอร์ด
ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบ
ขนาดแผงขั้นต่ำคือ 5 * 5 มม.
วัตถุดิบของแผงวงจรพิมพ์ ได้แก่ FR4, Rogers, Halogen-free, High TG...
ความหนาของ PCB อยู่ที่ 0.2~4.0mm ถ้าความหนาน้อยกว่า 0.2 mm หรือมากกว่า 4 mm จะต้องตรวจสอบ
ความสามารถความหนาของทองแดง PCB คือ H ~ 5ozถ้ามากกว่า 5oz จะต้องทบทวนก่อน
ความทนทานต่อการโค้งงอและบิดเป็น 0.075%
ขนาดรูต่ำสุดคือ 0.15 มม. หากขนาดเจาะเล็กกว่า 0.15 มม. จะต้องยืนยันกระดานก่อน
ขนาดรูสูงสุดคือ 6.0 มม. หากรูขนาดมากกว่า 6 มม. จะต้องใช้การกัดเพื่อขยายรู
สีของแผงวงจรพิมพ์ ได้แก่ สีเขียว สีเขียวด้าน สีฟ้า สีน้ำเงินด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และอื่นๆ
สีของสีซิลค์สกรีน ได้แก่ สีขาว สีดำ และอื่นๆ
พื้นผิวแผงวงจรพิมพ์ประกอบด้วย HASL ไร้สารตะกั่ว, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger เป็นต้น
ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ
| แผงวงจรนับชั้น: | 1L | แผงวงจรลามิเนต: | FR4 KB |
| ชั้นทองแดงหนา: | 1/0OZ | ความหนาของบอร์ด: | 0.4MM |
| ขนาดรูที่เล็กที่สุด: | 0.5mm | แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด: | 10/10mil |
| หน้ากากประสานสี: | เคเอสเอ็ม กรีน | ซิลค์สกรีนสี: | สีขาว |
| พื้นผิว PCB เสร็จแล้ว: | OSP | ประวัติคณะกรรมการ: | เส้นทาง |
| การประยุกต์ใช้บอร์ด PCB: | ผลิตภัณฑ์ดิจิทัล | ||
| ขอความต้องการพิเศษ: | ทองแดงรู 25um | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
