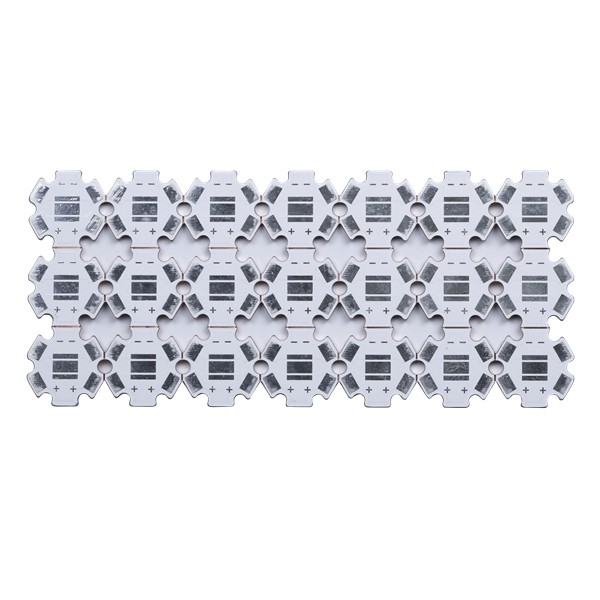

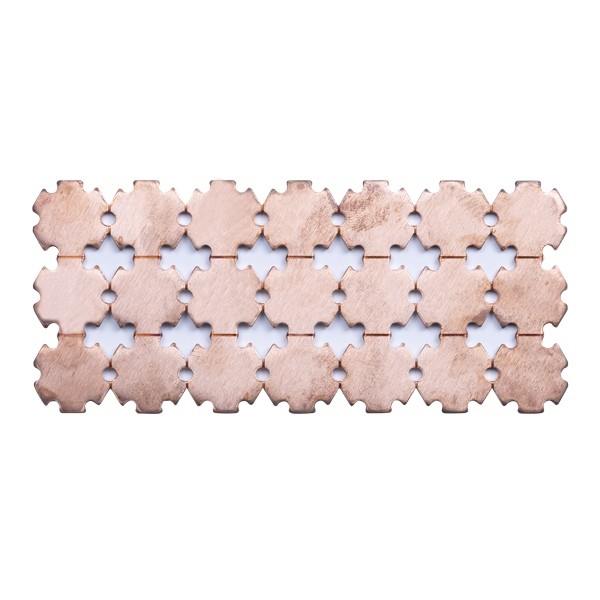

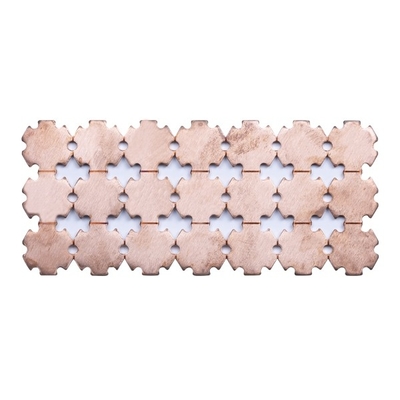

HASL แผงวงจรทองแดงปลอดสารตะกั่ว 2.0 มม. ทองแดงหนาทองแดง 1 ชั้น
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | แผงวงจรพิมพ์ฐานทองแดง 1 ลิตร | Marterial | CU |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว | LF HASL | ความหนาของบอร์ด | 2.0MM |
| ความหนาของทองแดง | 1/0 ออนซ์ | สลายแรงดันไฟฟ้า | 4KV |
| หน้ากากประสาน | สีขาว | ตำนาน | สีดำ |
| โปรไฟล์บอร์ดสำเร็จรูป | V-CUT/เจาะ | แอพพลิเคชั่นการสื่อสารผลิตภัณฑ์ | อุปกรณ์จ่ายไฟ |
| แสงสูง | ODM แผงวงจรทองแดง,แผงวงจรทองแดง 2.0 มม.,ทองแดงหนา 2.0 มม. Pcb |
||
รายละเอียดสินค้า

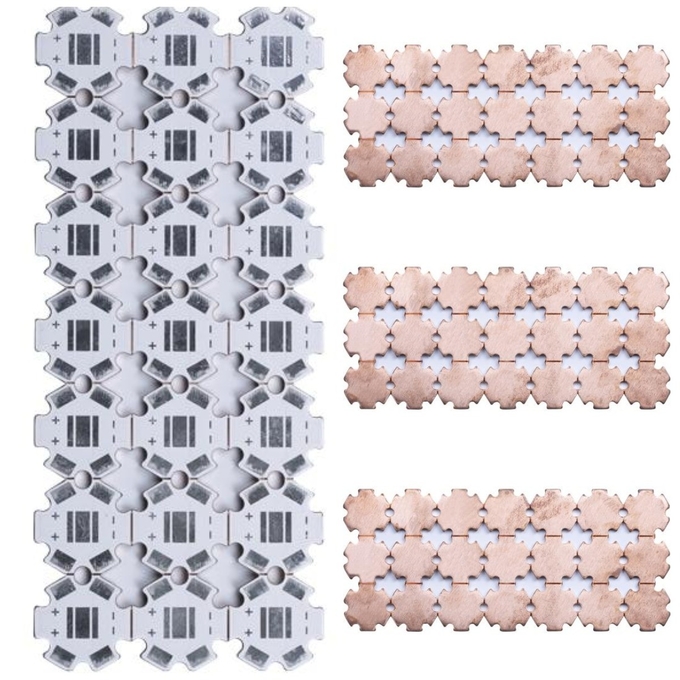

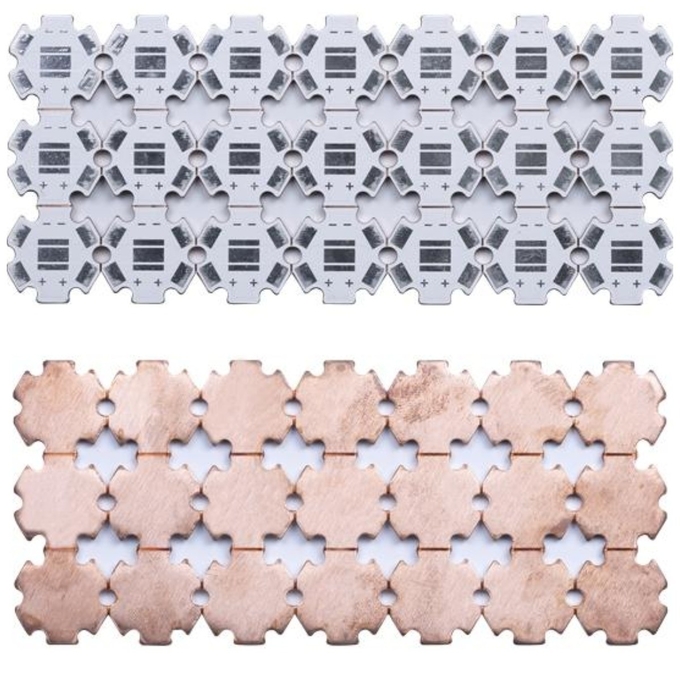

HASL แผงวงจรทองแดงปลอดสารตะกั่ว 2.0 มม. ทองแดงหนา Pcb 1 Layer
ทองแดง PCB กระดาน การผลิตบอร์ด PCB HASL Lead Free PCB แผงวงจรพิมพ์ฐานทองแดง
แผงวงจรพิมพ์ฐานทองแดง 1 ลิตร
PCB ที่ใช้ทองแดงหรือ PCB แกนทองแดงเป็น PCB แกนโลหะโดยใช้ทองแดงเป็นวัสดุพื้นฐานเช่นเดียวกับ PCB แกนโลหะทั้งหมด มันมีสามชั้นหลักชั้นบนสุดทำจากทองแดงซึ่งมีหน้าที่ในการเชื่อมต่อทางไฟฟ้าระหว่างส่วนประกอบต่างๆเลเยอร์นี้เป็นมาตรฐานใน PCB ทุกประเภทชั้นที่สองคือชั้นอิเล็กทริกที่ป้องกันกระแสจากชั้นบนสุดไปยังชั้นฐานแม้ว่าชั้นนี้จะเป็นฉนวนไฟฟ้า แต่ก็เป็นตัวนำความร้อนที่ดีมันถ่ายเทความร้อนที่เกิดจากส่วนประกอบและช่วยในการกระจายความร้อนชั้นล่างของ PCB เป็นทองแดง ซึ่งเป็นสาเหตุที่ทำให้เป็น PCB แกนทองแดง
PCB ที่ใช้ทองแดงให้ประสิทธิภาพที่ดีที่สุดในบรรดา PCB แกนโลหะทั้งหมดPCB เหล่านี้ใช้เพื่อวัตถุประสงค์เฉพาะ รวมถึงวงจรความถี่สูงและการแปรผันของอุณหภูมิสูงพวกเขาสามารถกระจายความร้อนได้ดีกว่า PCB แกนเหล็กและอลูมิเนียม
| ลามิเนตประเภท/ยี่ห้อ: | Cu | ชั้นแผงวงจร: | 1 ชั้น |
| บอร์ด PCB หนา: | 2.0 มม | ความหนาของทองแดงที่แตกต่างกัน: | 1/0 ออนซ์ |
| การนำความร้อน | 10 วัตต์/ m·K | โปรไฟล์บอร์ดสำเร็จรูป: | V-CUT/เจาะ |
| ประสานต้านทานรายละเอียด: | สีขาว | สลายแรงดันไฟฟ้า | 4KV |
| รายละเอียดตำนาน: | ไม่มี | รายละเอียดพื้นผิว: | LFHASL |
| การใช้แผงวงจร: | อุปกรณ์จ่ายไฟ | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
