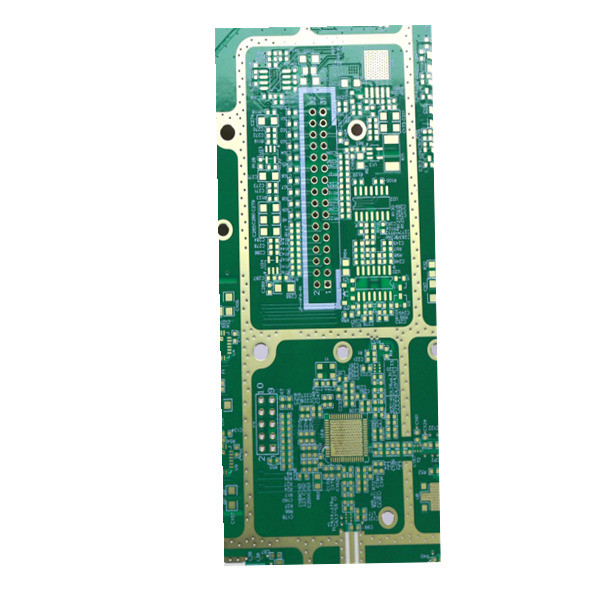

TG130 FR4 PCB สองด้าน 3.0 มม. ฮาโลเจนฟรี Dual Layer Pcb

TG130 FR4 PCB สองด้าน 3.0 มม. ฮาโลเจนฟรี Dual Layer Pcb

PCB สองด้าน ต้นแบบสองด้าน PCB บอร์ด PCB สองด้าน

แผงวงจรพิมพ์ 2L

เลเยอร์สูงสุดคือ 32layer จำเป็นต้องตรวจสอบว่ามีเลเยอร์≥20หรือไม่

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้า >600 มม. จำเป็นต้องตรวจสอบบอร์ดก่อน

ขนาดแผงขั้นต่ำคือ 5 * 5 มม.
วัตถุดิบ PCB ได้แก่ PI + FR4, FR4, Rogers, ปราศจากฮาโลเจน, วัสดุ TG สูง ฯลฯ
ความหนาของ PCB อยู่ที่ 0.2~4.0mm ถ้าความหนาน้อยกว่า 0.2 mm หรือมากกว่า 4 mm จะต้องตรวจสอบ

ความสามารถความหนาของทองแดง PCB คือ H ~ 5ozถ้ามากกว่า 5oz จะต้องตรวจสอบ

ความทนทานต่อการโค้งงอและบิดเป็น 0.075%

ขนาดรูต่ำสุดคือ 0.15 มม. หากเจาะขนาดน้อยกว่า 0.15 มม. จะต้องยืนยัน

ขนาดรูสูงสุดคือ 6.0 มม. หากรูขนาดมากกว่า 6 มม. จะต้องใช้การกัดเพื่อขยายรู

พื้นที่ขั้นต่ำในชั้นใน (ด้านเดียว): 4 ~ 8L (รวม): ตัวอย่าง: 4 ล้าน;ปริมาณน้อย: 4.5 ล้าน;

8 ~ 12L (รวม): ตัวอย่าง: 5 ล้าน;ปริมาณขนาดเล็ก: 5.5 ล้าน

12 ～ 18L (รวม): ตัวอย่าง: 6 ล้าน;ปริมาณน้อย: 6.5 ล้าน

หน้ากากประสาน PCB สี: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
สีซิลค์สกรีน PCB: สีขาว สีดำ ฯลฯ
พื้นผิว PCB: HASL ปราศจากสารตะกั่ว, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger ฯลฯ
